Рентгеновские сканеры багажа широко используются в аэропортах, гостиницах, правительственных зданиях, офисах, логистических центрах и на контрольно-пропускных пунктах общественной безопасности. Эти машины позволяют сотрудникам службы безопасности досматривать багаж и посылки, не открывая их регулярно, помогая идентифицировать объекты, которые могут потребовать дальнейшего изучения.

Для организаций, планирующих приобрести оборудование для проверки безопасности, понимание Основы, компоненты и основные функции рентгеновского сканера багажа Это важно для выбора подходящей системы.

Для эффективного сканера требуется нечто большее, чем просто четкие изображения. Покупатели также должны учитывать размеры туннеля, мощность конвейера, защиту безопасности, функции программного обеспечения, требования к техническому обслуживанию и долгосрочные эксплуатационные расходы.

В этом руководстве объясняется, как работают рентгеновские сканеры багажа, их основные компоненты, важные функции и практические рекомендации по выбору.

Основы рентгеновских сканеров багажа

Рентгеновский сканер багажа — это система досмотра багажа, которая использует рентгеновское излучение для создания изображений объектов внутри багажа, посылок и посылок.

Когда предметы проходят через инспекционный туннель, рентгеновские лучи взаимодействуют с материалами внутри них. Детекторы измеряют передаваемое излучение, а программное обеспечение для обработки изображений генерирует инспекционное изображение.

Операторы службы безопасности используют эти изображения для изучения формы объектов, перекрывающегося содержимого и характеристик материалов.

Как работает рентгеновский сканер багажа?

Базовый процесс сканирования включает пять этапов:

1. Размещение багажа: Мешки или посылки помещаются на конвейерную ленту.

2. Генерация рентгеновских лучей: Источник рентгеновского излучения производит излучение, направленное через смотровой туннель.

3. Взаимодействие материалов: Объекты ослабляют рентгеновские лучи по-разному в зависимости от их состава и толщины.

4. Обнаружение сигнала: Детекторы измеряют прошедшее излучение.

5. Обработка изображений: Программное обеспечение преобразует сигналы в изображение для просмотра оператором.

Некоторые современные сканеры багажа используют технологию двойной энергии для распознавания широких категорий материалов с помощью изображений с цветовой кодировкой.

Общие правила отображения включают оранжевый цвет для органических материалов, синий цвет для материалов с более высоким эффективным атомным номером и зеленый цвет для некоторых промежуточных материалов. Однако фактическое отображение цветов зависит от конфигурации оборудования и программного обеспечения.

Более подробное объяснение читайте в нашем Руководство по цветам рентгеновского сканера для багажа.

Где используются рентгеновские сканеры багажа?

Рентгеновские сканеры багажа используются в различных условиях досмотра багажа.

Приложение	Типичные требования к проверке
Аэропорты	Досмотр ручной клади и другого багажа
Железнодорожные вокзалы	Досмотр багажа пассажиров
Отели	Чемоданы, рюкзаки и личные сумки
Правительственные здания	Досмотр на входе
Логистические центры	Проверка посылок и пакетов
Офисы и общественные помещения	Вещи посетителей и небольшие пакеты

Соответствующая конфигурация сканера зависит от размера проверяемых объектов, требований безопасности, места для установки и ожидаемого объема проверки.

Рентгеновский досмотр ручной клади, мешков и посылок

Системы рентгеновского досмотра багажа используются для проверки различных типов личных вещей и упаковок, включая сумки, мешочки, рюкзаки, чемоданы и посылки.

Для небольших предметов, таких как сумки и сумки, компактные рентгеновские сканеры могут стать подходящим решением для проверки. Для более крупного багажа и посылок может потребоваться оборудование с более широкими досмотровыми туннелями и большей грузоподъемностью конвейера.

При выборе сканера сумок и посылок покупатели должны учитывать максимальные размеры товара, ожидаемый объем проверки, качество изображения и требования к установке. Наиболее подходящая конфигурация зависит от конкретной контрольной точки безопасности и операционной среды.

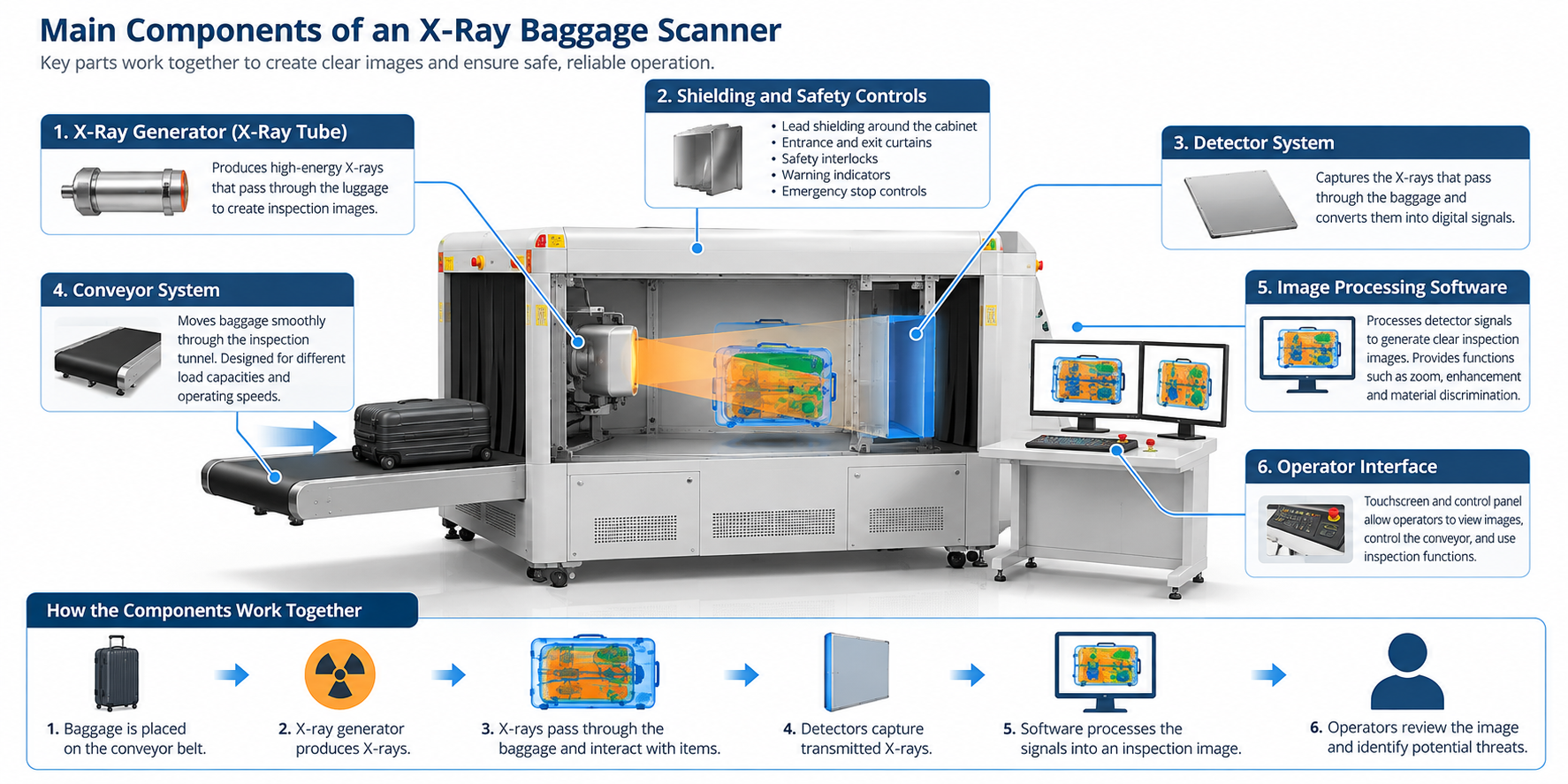

Ключевые компоненты рентгеновского сканера багажа

Рентгеновский сканер багажа сочетает в себе механические, электрические, визуальные и защитные компоненты.

Каждый компонент играет роль в создании изображений проверки и обеспечении надежной работы оборудования.

Рентгеновская трубка и защита

Рентгеновская трубка или генератор производит излучение, используемое для проверки багажа.

Его техническая конфигурация влияет на качество изображения и проникновение, хотя фактические результаты также зависят от системы детектора и программного обеспечения для обработки изображений.

Радиационная защита является важным компонентом безопасности. Сканеры багажа шкафного типа имеют защитные кожухи и экранирующие материалы для ограничения радиационного воздействия за пределами туннеля досмотра.

Защитные шторы обычно устанавливаются на входных и выходных отверстиях конвейера, чтобы уменьшить утечку радиации.

Защитные блокировки, предупреждающие индикаторы и другие средства защиты также могут быть предусмотрены в соответствии с конструкцией оборудования и применимыми требованиями.

Для получения дополнительной информации см. наш Руководство по радиационной безопасности для рентгеновского сканера багажа.

Детекторы и программное обеспечение для обработки изображений

Детекторы измеряют рентгеновские лучи, проходящие через досматриваемые объекты, и преобразуют результаты измерений в электронные сигналы.

Программное обеспечение для обработки изображений использует эти сигналы для создания и улучшения инспекционного изображения.

В зависимости от модели сканера доступные функции могут включать в себя:

• Масштабирование и увеличение изображения

• Регулировка контрастности

• Улучшение краев

• Материальная дискриминация

• Хранение и поиск изображений

• Альтернативные режимы отображения изображения

Некоторые системы также поддерживают автоматический анализ изображений, но эти функции необходимо подтвердить для выбранной конфигурации оборудования.

Конвейер и инспекционный туннель

Конвейер транспортирует багаж через зону рентгеновского досмотра.

При выборе сканера покупатели должны учитывать размеры смотрового туннеля, максимальную нагрузку и скорость конвейера.

Слишком маленький туннель может не вместить требуемые размеры багажа, а слишком большой сканер может увеличить требования к установке и затраты на оборудование.

Конвейерная система также должна обеспечивать стабильное движение предметов и удобство текущего обслуживания.

Пользовательский интерфейс и элементы управления оператора

Пользовательский интерфейс позволяет обученному персоналу управлять сканером, просматривать изображения и управлять поддерживаемыми функциями проверки.

В зависимости от оборудования интерфейс может включать в себя:

• Элементы управления отображением и обработкой изображений

• Органы управления работой конвейера

• Индикаторы состояния оборудования

• Предупреждающие сообщения и сигналы тревоги

• Управление доступом пользователей

• Функции просмотра и хранения изображений

Удобный для оператора интерфейс может способствовать обучению и единообразным рабочим процессам проверки.

Однако конкретные функции, такие как индивидуальные профили пользователей или удаленный мониторинг, следует сверять с техническими данными оборудования.

Разбивка компонентов рентгеновского сканера багажа

Компонент	Основная функция	Внимание покупателя
Рентгеновский генератор	Делает рентгеновские снимки для проверки	Технические характеристики генератора и требования к проникновению
Экранирование и меры безопасности	Помогите ограничить воздействие радиации	Соответствующие требования безопасности и техническое обслуживание
Детекторная система	Измеряет передаваемое рентгеновское излучение	Качество изображения и технические характеристики
Программное обеспечение для обработки изображений	Создает и улучшает изображения проверок	Доступные функции обработки и анализа
Конвейерная лента	Проводит багаж через сканер	Грузоподъемность и скорость
Инспекционный туннель	Размещает проверяемые предметы	Ширина и высота туннеля
Интерфейс оператора	Управляет оборудованием и отображает изображения	Простота эксплуатации и обучения

Понимание этих компонентов помогает покупателям оценить, соответствует ли сканер багажа их эксплуатационным требованиям.

Обязательные особенности рентгеновских сканеров багажа

Современные рентгеновские сканеры багажа предлагают различные возможности визуализации, эксплуатации и программного обеспечения.

Следующие функции полезны при сравнении оборудования для проверки безопасности.

Визуализация высокого разрешения

Изображения с высоким разрешением помогают операторам изучать контуры объектов и детали конструкции внутри багажа.

Важные технические показатели могут включать пространственное разрешение, разрешение проволоки, проникновение стали и доступные функции улучшения изображения.

Эти характеристики следует оценивать вместе, а не использовать одно значение производительности для оценки общего качества сканера.

Многоцветный дисплей

Многие сканеры багажа с двойным энергопотреблением используют изображения с цветовой кодировкой, чтобы помочь операторам различать широкие категории материалов.

Это может предоставить дополнительную информацию о материале помимо обычного изображения в оттенках серого.

Однако сами по себе цвета не могут подтвердить точную идентичность объекта или определить, запрещен ли он.

Автоматическое обнаружение угроз

Некоторые рентгеновские сканеры багажа предлагают функции автоматического анализа изображений, предназначенные для выделения выбранных категорий объектов или областей, требующих внимания оператора.

Фактические возможности обнаружения зависят от конфигурации программного обеспечения и оборудования.

Обнаружение с помощью искусственного интеллекта не следует рассматривать как гарантию того, что каждый опасный объект будет идентифицирован.

Увеличение и проверка изображения

Инструменты масштабирования и улучшения изображения позволяют сотрудникам службы безопасности более внимательно изучать выбранные области досмотрового изображения.

Эти функции могут поддерживать интерпретацию сложного содержимого багажа, особенно когда объекты перекрываются.

Электронная почта или удаленные оповещения

Некоторые системы проверки могут поддерживать удаленный мониторинг, сетевую интеграцию или автоматические уведомления.

Это не универсальные функции всех сканеров багажа.

Покупатели должны подтвердить, доступны ли удаленные функции, какие методы связи поддерживаются и требуется ли дополнительное программное обеспечение или сетевая инфраструктура.

Активация на основе идентификатора и управление пользователями

Некоторые сканеры поддерживают защиту паролем, учетные записи пользователей или разрешения на работу на основе ролей.

Эти функции могут помочь организациям контролировать доступ к оборудованию и управлять обязанностями оператора.

Фактические возможности контроля доступа зависят от модели и версии программного обеспечения.

Более подробную информацию о визуализации, технологии двойного энергопотребления и интеллектуальном программном обеспечении можно найти в нашей статье. 3 ключевые особенности рентгеновских сканеров багажа.

Как правильно выбрать рентгеновский сканер для багажа

Понимание основных компонентов и функций оборудования полезно, но решение о покупке должно начинаться с практических требований к проверке.

Выберите правильный размер туннеля

Размеры туннеля определяют максимальный размер багажа или посылок, которые могут пройти через систему досмотра.

Общие категории оборудования включают компактные сканеры для небольших сумок, сканеры среднего размера для чемоданов и более крупные системы для посылок или специализированных грузов.

Прежде чем выбирать оборудование, измерьте самые крупные объекты, которые будут проверяться, и убедитесь, что сканер обеспечивает достаточный зазор.

Сравните важные технические характеристики

Фактор выбора	Что оценивать
Размеры туннеля	Максимальный размер багажа
Конвейерная нагрузка	Максимальный поддерживаемый вес предмета
Скорость конвейера	Пригодность для рабочего процесса проверки
Стальное проникновение	Производительность в заданных условиях испытаний
Пространственное разрешение	Умение различать детали изображения.
Одинарный или двойной просмотр	Количество доступных ракурсов просмотра
Материальная дискриминация	Доступность двухэнергетической визуализации
Возможности программного обеспечения	Улучшение изображений, хранение, оповещения, управление доступом
Радиационная безопасность	Экранирование, меры безопасности, применимое соответствие
Послепродажная поддержка	Техническое обслуживание, запасные части и техническая помощь

Не все объекты требуют самых высоких технических характеристик.

Например, вход в отель может иметь приоритет над компактными размерами и простотой эксплуатации, в то время как загруженный транспортный контрольно-пропускной пункт может потребовать другой мощности конвейера и особенностей рабочего процесса.

Откройте для себя направление Safeway Рентгеновские сканеры для багажа сравнить доступные варианты оборудования.

Советы по энергопотреблению и обслуживанию рентгеновских сканеров багажа

Долгосрочные эксплуатационные расходы зависят от энергопотребления оборудования, требований к техническому обслуживанию, доступности компонентов и сервисной поддержки.

Регулярное техническое обслуживание поможет сохранить качество изображения, надежность оборудования и безопасную эксплуатацию.

Энергоэффективная работа

При сравнении рентгеновских сканеров багажа покупатели должны учитывать номинальное энергопотребление и любые доступные функции энергосбережения.

Некоторое оборудование может поддерживать режимы ожидания или функции автоматического управления питанием.

Эти функции должны быть подтверждены в технической документации производителя, а не считаться стандартными для всех моделей сканеров.

Регулярная калибровка и проверка

Калибровка и проверка помогают убедиться в том, что сканер продолжает работать в соответствии со своими техническими спецификациями.

В зависимости от оборудования техническое обслуживание может включать проверку качества изображения, производительности детектора, механической работы и функций безопасности.

Калибровка должна выполняться в соответствии с инструкциями производителя специально обученным персоналом.

Легкий доступ к запасным частям

Наличие запасных частей может повлиять на время простоя оборудования и затраты на техническое обслуживание.

Перед покупкой покупатели должны подтвердить наличие соответствующих компонентов, процедур обслуживания и поддержки по замене.

Техническая поддержка и обучение операторов

Надежная техническая поддержка может помочь пользователям устранять неисправности оборудования, обновлять программное обеспечение и поддерживать работоспособность сканера.

Обучение операторов также важно для правильной интерпретации изображений, безопасной эксплуатации и регулярных проверок оборудования.

Рекомендуемый контрольный список технического обслуживания

В следующей таблице представлены общие категории обслуживания. Интервалы проверок следует определять с учетом инструкций производителя, условий использования и применимых нормативных требований.

Задача обслуживания	Рекомендуемый подход
Проверка конвейера	Проверка в соответствии с обычными процедурами эксплуатации и технического обслуживания.
Защитные шторы	Регулярно проверяйте на наличие видимых повреждений или износа.
Проверка качества изображения	Следуйте процедурам тестирования и калибровки производителя.
Защитные блокировки	Проверьте работу в соответствии с утвержденными процедурами безопасности.
Обновления программного обеспечения	При необходимости применяйте обновления, одобренные производителем.
Запасные части	Осмотрите и замените компоненты в соответствии с требованиями обслуживания.
Тестирование радиационной безопасности	Следуйте действующим нормам и инструкциям по техническому обслуживанию оборудования.

Техническое обслуживание компонентов генерации рентгеновского излучения или испытания на радиационную безопасность должны выполняться квалифицированным персоналом.

Часто задаваемые вопросы

Как выбрать правильный размер туннеля рентгеновского сканера для багажа?

Измерьте максимальные размеры багажа или посылок, которые необходимо досмотреть. Выберите сканер с подходящим размером туннеля, грузоподъемностью конвейера и требованиями к установке.

Могут ли рентгеновские сканеры багажа обнаружить все угрозы безопасности?

Нет. Рентгеновские сканеры предоставляют изображения осмотра, которые помогают обученным операторам оценивать объекты. Их возможности обнаружения зависят от технологии визуализации, программного обеспечения, условий проверки и процедур проверки.

В чем разница между сканерами багажа с одним и двумя изображениями?

Системы с одним обзором генерируют изображение с одного направления, а системы с двойным обзором обеспечивают две перспективы. Дополнительный вид может помочь операторам интерпретировать перекрывающиеся объекты.

Требуют ли рентгеновские сканеры багажа обучения операторов?

Да. Операторы должны быть обучены управлению оборудованием, интерпретации изображений, процедурам проверки и применимым требованиям безопасности.

Могут ли рентгеновские сканеры багажа отправлять удаленные оповещения?

Некоторые системы поддерживают удаленные уведомления или централизованный мониторинг через совместимое программное обеспечение и сетевые подключения. Доступность зависит от модели сканера и конфигурации системы.

Как часто следует обслуживать рентгеновский сканер багажа?

Частота технического обслуживания зависит от инструкций производителя, условий эксплуатации оборудования, условий окружающей среды и применимых правил техники безопасности. Соблюдайте график технического обслуживания конкретного оборудования.

Какие характеристики следует сравнить покупателям перед покупкой?

Важные характеристики включают размер туннеля, нагрузку на конвейер, разрешение изображения, проникновение стали, распознавание материалов, возможности программного обеспечения, требования к электропитанию, радиационную безопасность и послепродажную поддержку.

Заключение

Понимание Основы, компоненты и основные функции рентгеновского сканера багажа помогает организациям принимать обоснованные решения о покупке оборудования.

Генератор рентгеновского излучения, система детекторов, защитное экранирование, конвейер и программное обеспечение для обработки изображений работают вместе, обеспечивая досмотр багажа.

Однако выбор подходящего оборудования требует большего, чем просто сравнение характеристик изображений. Покупателям также следует учитывать размер туннеля, рабочую мощность, требования к техническому обслуживанию, соответствие требованиям безопасности и доступную техническую поддержку.
