Рентгеновские сканеры багажа играют важную роль в обеспечении безопасности аэропортов, транспортных средств и других контрольно-пропускных пунктов. Эти машины позволяют операторам проверять багаж и посылки, не открывая их регулярно, помогая идентифицировать объекты, которые могут потребовать дальнейшего изучения.

Однако у многих путешественников и покупателей снаряжения возникает важный вопрос: Безопасны ли рентгеновские сканеры багажа и сколько радиации они излучают?

Рентгеновские сканеры багажа используют контролируемое ионизирующее излучение для создания изображений объектов внутри багажа. Современные сканеры кабинетного типа оснащены защитным экраном, защитными блокировками, предупреждающими индикаторами и другими функциями, предназначенными для ограничения радиационного воздействия вне оборудования.

При правильном проектировании, установке, обслуживании и эксплуатации в соответствии с применимыми требованиями безопасности эти системы могут обеспечить эффективный досмотр багажа, одновременно контролируя радиационное воздействие.

В этой статье мы объясним, как работают рентгеновские сканеры багажа, разницу между ионизирующим и неионизирующим излучением, основные функции безопасности, применимые стандарты радиации и общие проблемы безопасности.

Что такое рентгеновские сканеры багажа?

Рентгеновские сканеры багажа — это системы досмотра безопасности, используемые для проверки багажа, посылок и других предметов без их регулярного открытия.

Они используют рентгеновские лучи для создания изображений, которые помогают обученным операторам оценить содержимое досматриваемого багажа.

Эти системы обычно устанавливаются в аэропортах, на железнодорожных вокзалах, в правительственных зданиях, на логистических объектах и ​​на контрольно-пропускных пунктах коммерческой безопасности.

Две общие категории приложений включают в себя:

• Сканеры ручной клади: Используется для сумок, рюкзаков и личного багажа на контрольно-пропускных пунктах.

• Системы досмотра зарегистрированного багажа: Используется для более крупного багажа и специализированных операций по досмотру, в зависимости от конфигурации оборудования.

Рентгеновские сканеры багажа могут обеспечить идентификацию объектов, которые не могут быть обнаружены обычными металлодетекторами, включая предметы, изготовленные из неметаллических материалов.

Однако возможности интерпретации изображений и обнаружения угроз зависят от оборудования и процедур проверки.

Как работают рентгеновские сканеры багажа?

Рентгеновские сканеры багажа используют рентгеновские лучи (разновидность ионизирующего электромагнитного излучения) для исследования предметов внутри багажа.

В типичном трансмиссионном сканере багажа рентгеновский генератор направляет излучение через досматриваемую сумку. Различные объекты ослабляют рентгеновские лучи по-разному в зависимости от их толщины, состава и других характеристик материала.

Детекторы измеряют излучение, передаваемое через багаж, а программное обеспечение для обработки изображений преобразует сигналы в изображение досмотра.

Базовый процесс рентгеновского сканирования багажа

Процесс проверки обычно включает пять этапов:

1. Размещение багажа: Багаж помещается на конвейерную ленту.

2. Генерация рентгеновских лучей: Источник рентгеновского излучения производит излучение, направленное через зону контроля.

3. Взаимодействие материалов: Предметы внутри багажа по-разному ослабляют рентгеновские лучи.

4. Обнаружение сигнала: Детекторы измеряют прошедшее рентгеновское излучение.

5. Обработка изображений: Программное обеспечение генерирует изображение для просмотра оператором.

Полученное изображение помогает сотрудникам службы безопасности изучить форму объектов, характеристики материалов и перекрывающееся содержимое багажа.

Как разные материалы выглядят на рентгеновских снимках

Затухание рентгеновских лучей зависит от нескольких факторов, включая состав материала, плотность и толщину.

Тип материала	Общие рентгеновские характеристики	Типичная интерпретация
Металлы	Часто производят сильное затухание	Могут выглядеть как области с высоким затуханием
Пластмассы	Затухание зависит от состава и толщины.	Часто классифицируются как материалы с более низким эффективным атомным номером.
Жидкости	Внешний вид зависит от состава, количества и тары.	Требуйте интерпретации наряду с другими характеристиками изображения
Электроника	Содержит несколько материалов с разными свойствами затухания.	Может отображать сложные структуры и несколько категорий материалов.

Многие сканеры багажа с двойным энергопотреблением также используют цветовую кодировку, чтобы помочь различать широкие категории материалов.

Более подробное объяснение читайте в нашем Руководство по цветам рентгеновского сканера для багажа.

В отличие от трансмиссионной визуализации, визуализация обратного рассеяния анализирует рентгеновские лучи, рассеянные обратно к системе обнаружения. Это другой подход к визуализации, и его не следует путать с принципом работы любого обычного сканера багажа.

Ионизирующее и неионизирующее излучение

Понимание типов излучения важно при оценке оборудования для досмотра.

Излучение можно разделить на ионизирующее и неионизирующее излучение в зависимости от того, обладает ли оно достаточной энергией для отрыва электронов от атомов.

Ионизирующее излучение в рентгеновских сканерах багажа

Рентгеновские лучи являются формой ионизирующего излучения.

Они обладают достаточной энергией, чтобы производить ионизацию при взаимодействии с веществом. Чрезмерное воздействие ионизирующего излучения может нанести биологический вред, поэтому радиационно-генерирующее оборудование требует соответствующих защитных конструкций и контроля эксплуатации.

В сканерах багажа кабинетного типа рентгеновские лучи генерируются внутри экранированного кожуха, предназначенного для ограничения радиационного воздействия за пределами зоны досмотра.

Неионизирующее излучение в другом охранном оборудовании

Другие технологии проверки безопасности используют неионизирующие электромагнитные поля или излучение.

Например, проходные металлодетекторы используют электромагнитные поля, а сканеры тела миллиметрового диапазона — неионизирующее радиочастотное излучение.

Эти технологии служат различным целям досмотра, и их не следует путать с рентгеновским досмотром багажа.

Особенность	Ионизирующее излучение	Неионизирующее излучение
Примеры	Рентгеновские лучи, гамма-лучи	Радиоволны, микроволны, миллиметровые волны
Возможность ионизации	Может ионизировать атомы	Не имеет достаточной энергии фотонов для ионизации атомов.
Приложения безопасности	Рентгеновские системы досмотра багажа и некоторых грузов	Металлообнаружение и досмотр в миллиметровом диапазоне волн
Соображения безопасности	Требует радиационной защиты и контроля воздействия.	Требуется соблюдение технологических требований безопасности.

Обе категории требуют соответствующего проектирования оборудования, его обслуживания и соблюдения применимых требований безопасности.

Радиационная безопасность в рентгеновских сканерах багажа

Радиационная безопасность является важнейшим фактором при проектировании и эксплуатации рентгеновских сканеров багажа.

В системах кабинетного типа используются экранирование и другие защитные функции для ограничения радиационного воздействия на операторов, пассажиров и находящийся рядом персонал.

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США объясняет, как работают эти системы и как их корпуса защищают людей в Руководство по кабинетным рентгеновским системам.

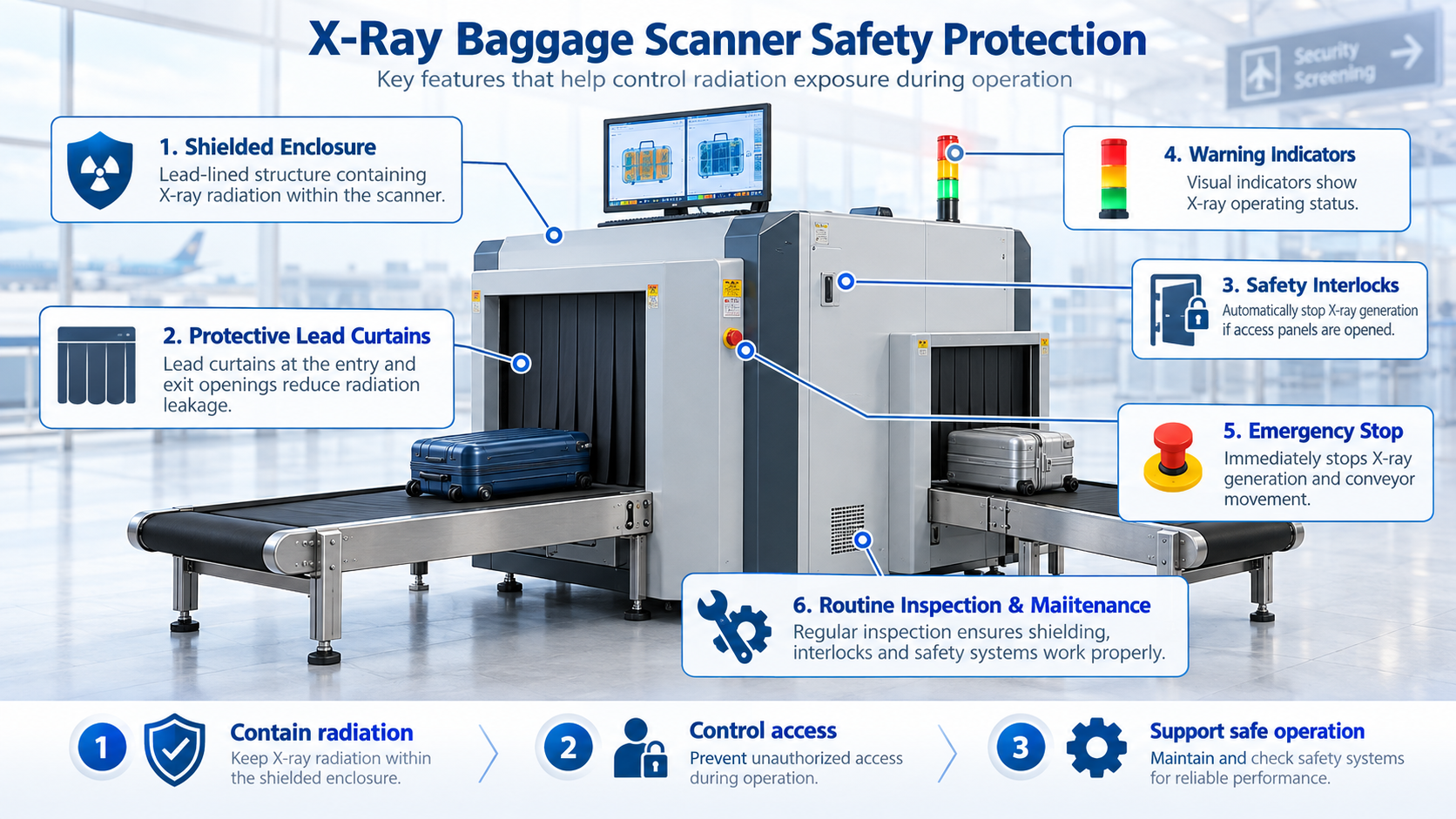

Экранирование и защитные функции безопасности

В современных рентгеновских сканерах кабинетного типа обычно используется сочетание физической защиты и средств обеспечения безопасности.

Функция безопасности	Основная функция
Экранированный корпус	Ограничивает выход рентгеновского излучения из зоны контроля
Защитные шторы на входе и выходе	Помогите уменьшить утечку радиации в отверстиях конвейера.
Защитные блокировки	Помогите предотвратить возникновение рентгеновского излучения в определенных небезопасных условиях доступа.
Предупреждающие индикаторы	Показать состояние оборудования или генерации рентгеновских лучей
Органы управления аварийной остановкой	Разрешить операторам останавливать соответствующие операции оборудования
Этикетки безопасности	Сообщайте о предупреждениях, связанных с радиацией, и мерах предосторожности при эксплуатации.
Процедуры проверки и технического обслуживания	Поддержка непрерывной безопасной эксплуатации оборудования

Точные механизмы безопасности зависят от модели сканера и применимых нормативных требований.

Например, не каждый сканер содержит датчик непрерывного контроля утечки радиации. Вместо этого соответствие может быть проверено посредством соответствующего проектирования, ввода в эксплуатацию, испытаний и периодических проверок.

Операторам никогда не следует обходить защитные блокировки или эксплуатировать оборудование с поврежденным защитным экраном.

Нормы радиационной безопасности и нормативные требования

Требования радиационной безопасности различаются в зависимости от страны, категории оборудования и предполагаемого применения.

В Соединенных Штатах кабинетные рентгеновские системы регулируются согласно 21 Свод федеральных правил 1020.40.

Постановление устанавливает предел внешнего излучения в размере 0,5 миллирентген в час на расстоянии 5 сантиметров от поверхности кабинета, измеренное в определенных условиях испытаний.

Он также включает требования, касающиеся защитных блокировок, предупреждающих знаков, маркировки и других защитных функций.

Подробные требования см. Руководство по обеспечению соответствия FDA для кабинетных рентгеновских систем.

Этот нормативный предел США не следует интерпретировать как универсальный международный стандарт или как фактическую дозу радиации, полученную человеком во время досмотра багажа.

Для оборудования, поставляемого на другие рынки, производители и покупатели должны подтвердить применимые местные правила, процедуры испытаний и требования сертификации.

Уровни радиационного воздействия

Общей проблемой является то, какой уровень радиации могут получить пассажиры или сотрудники службы безопасности от сканеров багажа.

В правильно функционирующем сканере кабинетного типа рентгеновский луч направляется в закрытую зону досмотра, а не на пассажиров, стоящих снаружи машины.

Защитное экранирование и меры безопасности призваны удерживать выбросы радиации за пределы корпуса в применимых пределах.

Фактическое воздействие зависит от конструкции оборудования, условий эксплуатации, местоположения, технического обслуживания и других факторов.

Поэтому ошибочно назначать одну универсальную дозу радиации каждому рентгеновскому сканеру багажа или сравнивать предел излучения сканера непосредственно с медицинским рентгеновским обследованием.

Наиболее значимая информация по безопасности для покупателей оборудования включает в себя:

• Применимые пределы внешнего излучения

• Результаты испытаний на утечку радиации

• Технические характеристики защитной блокировки и системы оповещения

• Документация о соответствии для предполагаемого рынка

• Инструкции производителя по техническому обслуживанию и проверке

Объекты безопасности должны соблюдать соответствующие нормативные требования и процедуры радиационной безопасности для конкретного оборудования.

Регулярный осмотр и техническое обслуживание

Правильное техническое обслуживание имеет важное значение для долгосрочной радиационной безопасности.

В зависимости от инструкций производителя и применимых требований плановые проверки могут включать:

• Проверка защитных штор на предмет повреждений или износа.

• Проверка защитных блокировок и предупреждающих индикаторов.

• Осмотр корпуса на наличие физических повреждений.

• Подтверждение работы конвейера и оборудования.

• При необходимости проведение испытаний на утечку радиации.

• Ведение журналов проверок и обслуживания.

Ремонт, регулировка и радиационные измерения, связанные с безопасностью, должны выполняться персоналом, имеющим соответствующую квалификацию.

Распространенные опасения и мифы о безопасности рентгеновского сканера багажа

Многие опасения по поводу рентгеновских сканеров для багажа возникают из-за путаницы между досмотром багажа, медицинской визуализацией и сканированием тела пассажира.

Эти технологии имеют разные эксплуатационные цели и аспекты радиационного воздействия.

Миф 1: Рентгеновские сканеры багажа направляют излучение на пассажиров

Факт: Рентгеновские сканеры багажа кабинетного типа предназначены для проверки объектов внутри экранированного ограждения, а не для непосредственного сканирования пассажиров.

Люди должны оставаться за пределами инспекционного туннеля и следовать инструкциям оператора по технике безопасности.

Миф 2: Рентгеновские сканеры багажа всегда повреждают электронику

Факт: Обычные рентгеновские системы досмотрового кабинета, как правило, безопасны для обычного электронного оборудования, включая смартфоны, ноутбуки и планшеты.

Согласно Часто задаваемые вопросы FDA о кабинетных рентгеновских системах, обычное воздействие досмотра не наносит вреда электронному оборудованию.

Миф 3: рентгеновский просмотр никогда не может повлиять на фотопленку

Факт: Фотопленка требует более внимательного отношения.

Некоторые рентгеновские системы для багажа могут воздействовать на непроявленную фотопленку, особенно на высокоскоростную пленку или пленку, экспонированную повторно. Некоторые системы досмотра зарегистрированного багажа могут представлять больший риск.

Путешественникам, имеющим при себе чувствительную фотопленку, следует ознакомиться с рекомендациями производителя пленки и применимыми процедурами досмотра в аэропорту.

Миф 4: Рентгеновские сканеры багажа полностью не содержат радиации

Факт: Эти сканеры производят ионизирующее излучение во время работы.

Их безопасность зависит от защитного экранирования, инженерного контроля, правильной эксплуатации и соблюдения применимых ограничений по излучению радиации.

Описывать сканер как безрадиационный неверно.

Часто задаваемые вопросы

Могут ли рентгеновские сканеры багажа видеть сквозь металл?

Да, рентгеновские сканеры багажа могут проникать в определенные металлические предметы в зависимости от типа металла, его толщины, энергии рентгеновского излучения и возможностей сканера. Толстые металлы или металлы высокой плотности могут значительно ослаблять рентгеновские лучи и ограничивать видимость объектов позади них. Характеристики оборудования, такие как проникающая способность стали, помогают определить возможности сканера по получению изображений в определенных условиях испытаний.

Безопасны ли рентгеновские сканеры багажа для пассажиров?

Правильно спроектированные, обслуживаемые и эксплуатируемые рентгеновские сканеры багажа кабинетного типа предназначены для защиты находящихся рядом людей посредством экранирования и других мер безопасности. Действующие нормативные акты устанавливают пределы выбросов радиации и требования безопасности оборудования.

Могут ли рентгеновские сканеры багажа обнаружить все опасные предметы?

Нет. Рентгеновские сканеры багажа предоставляют изображения и информацию о материалах, которые помогают обученному персоналу идентифицировать объекты, требующие дальнейшего досмотра. Эффективность обнаружения зависит от возможностей оборудования, интерпретации оператором и процедур проверки.

Могут ли домашние животные проходить через рентгеновские сканеры багажа?

Нет. Обычные рентгеновские сканеры для багажа предназначены для осмотра предметов и багажа, а не для досмотра живых животных. Владельцы домашних животных должны следовать утвержденным процедурам проверки животных на контрольно-пропускном пункте.

Безопасны ли рентгеновские сканеры для багажа для продуктов питания и электроники?

Обычные рентгеновские системы в досмотровых кабинетах обычно подходят для проверки упакованных пищевых продуктов и обычных электронных устройств, не вызывая повреждений при нормальной работе. Специализированные или чувствительные предметы могут потребовать дополнительных инструкций по обращению.

Как часто следует проверять рентгеновские сканеры багажа на радиационную безопасность?

Частота проверок зависит от инструкций к оборудованию, применимых правил, условий эксплуатации и требований к техническому обслуживанию. Компоненты безопасности и выбросы радиации следует проверять в соответствии с соответствующими процедурами технического обслуживания и соответствия.

Какие функции безопасности следует искать покупателям в рентгеновском сканере багажа?

Важные соображения включают защитное экранирование, защитные блокировки, индикаторы рентгеновского состояния, средства аварийного контроля, документированные характеристики излучения и соответствующие записи о соответствии.

Чтобы узнать о доступных вариантах оборудования, ознакомьтесь с нашим Рентгеновские сканеры для багажа.

Заключение

Рентгеновские сканеры багажа широко используются в современных проверках безопасности, поскольку они помогают операторам досматривать багаж и посылки, не открывая их регулярно.

Хотя в этих системах используется ионизирующее излучение, сканеры шкафного типа оснащены защитным экраном, защитными блокировками, предупреждающими индикаторами и другими мерами, предназначенными для контроля радиационного воздействия.

Радиационная безопасность зависит от правильной конструкции оборудования, проведения испытаний на соответствие требованиям, технического обслуживания и эксплуатационных процедур, а не просто от количества производимой рентгеновской энергии.

Для аэропортов, транспортных объектов, логистических центров и контрольно-пропускных пунктов коммерческой безопасности покупателям следует ознакомиться со спецификациями оборудования и применимой документацией по радиационной безопасности, прежде чем выбирать сканер.
