Растущая сложность методов сокрытия требует инфраструктуры безопасности, выходящей за рамки простого обнаружения металлов, в результате чего бремя выявления угроз в значительной степени ложится на технологию рентгеновского досмотра. Сотрудники по закупкам и директора по безопасности часто неверно истолковывают технические возможности рентгеновских аппаратов, ошибочно полагая, что эти системы действуют как химические анализаторы, а не как идентификаторы плотности и атомного номера. Такое несогласование приводит к пробелам в обеспечении безопасности и неэффективным капитальным затратам. Чтобы создать надежный контрольно-пропускной пункт, лица, принимающие решения, должны понимать точные механизмы материальной дискриминации. В этом руководстве раскрываются технические реалии того, что могут и не могут обнаружить рентгеновские сканеры багажа, и предоставляется основа для оценки оборудования на основе реальных возможностей устранения угроз.

• Обнаружение аномалий и химический анализ: Рентгеновские сканеры не идентифицируют конкретные химические соединения (например, кокаин или C4); они измеряют атомный номер, массовую плотность и скорость поглощения рентгеновских лучей, предупреждая операторов об органических аномалиях, которые требуют вторичного скрининга.

• Необходимость технологии двойной энергии: Современное обнаружение угроз основано на визуализации с использованием двойной энергии, позволяющей удалять неорганические материалы (металлы) и выделять органические материалы (наркотики, взрывчатые вещества, жидкости) с использованием стандартизированной цветовой кодировки.

• Дополнительные системы являются обязательными: Поскольку рентгеновские лучи обеспечивают массовое обнаружение, но не могут подтвердить химический состав или микроэлементы, в средах с высоким уровнем безопасности необходимо сочетать рентгеновские сканеры с детекторами следов взрывчатых веществ (ETD) или детекторами следов наркотиков для окончательного устранения угроз.

• Компетентность оператора определяет рентабельность инвестиций: Даже самые современные 3D-сканеры компьютерной томографии (КТ) страдают от высокого процента ложных результатов, если операторы не проходят постоянное обучение меняющимся формам маскировки и признакам плотности.

Как рентгеновские сканеры идентифицируют различные материалы

Формулировка проблемы (критерии успеха)

Установление базовых требований для любого контрольно-пропускного пункта означает обеспечение возможности отличать неопасные предметы от потенциальных угроз, не открывая каждую сумку. Операторам требуются немедленные, четкие визуальные данные, чтобы принимать решения на месте за доли секунды. Когда рентгеновские фотоны проходят через объект, они теряют энергию в зависимости от плотности объекта и атомной структуры. Эта потеря энергии происходит в основном за счет фотоэлектрического поглощения при более низких энергиях и комптоновского рассеяния при более высоких энергиях. Тяжелые элементы поглощают огромное количество фотонов, в то время как более легкие элементы пропускают больше фотонов и попадают на матрицу детекторов. Программное обеспечение сканера преобразует эти необработанные данные об ослаблении в визуальную карту содержимого сумки, позволяя оператору заглянуть внутрь багажа.

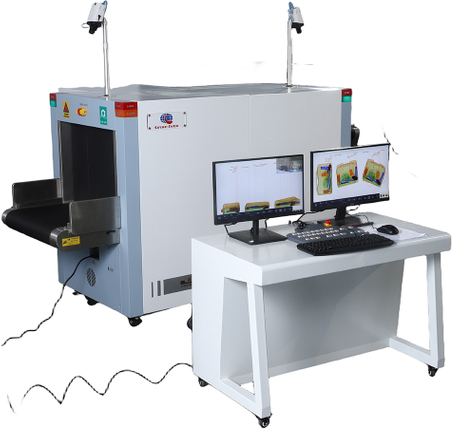

Одноэнергетические и двухэнергетические рентгеновские системы

Одноэнергетические системы имеют серьезные эксплуатационные ограничения. Они отображают только форму и толщину объекта в изображении в оттенках серого. Оператор, глядя на одноэнергетический монитор, не может определить, является ли плотный блок безвредным пластиком, плотной пищей или опасным взрывчатым веществом. Системы двойной энергии устраняют это ограничение. Они используют специализированный фильтр для разделения рентгеновского луча на спектры высокой и низкой энергии. Сравнивая ослабление рентгеновских лучей на обоих уровнях энергии, система вычисляет эффективный атомный номер (Z-эффективный) сканируемых объектов. Этот математический расчет формирует абсолютную основу современной материальной дискриминации в условиях безопасности.

Цветовое кодирование и атомный вес

Проверка безопасности основана на универсальном цветовом спектре, сопоставленном непосредственно с расчетом Z-эффективности. Органические материалы кажутся оранжевыми. Смешанные или легкие неорганические материалы отображаются зеленым цветом. Тяжелые неорганические и металлические материалы отображаются синим или черным цветом. Этот цветовой спектр служит для операторов основным инструментом визуальной оценки, мгновенно выявляя органические аномалии, требующие дальнейшего изучения. Машина не знает, что на самом деле представляет собой объект; он знает только, как этот объект взаимодействует с излучением.

Z-эффективные диапазоны стандартных материалов и цветовое отображение

Может ли рентгеновский сканер обнаружить наркотики?

Категории решений/подходы

Менеджеры объектов часто спрашивают: Может ли рентгеновский сканер обнаружить наркотики во время планового досмотра? Ответ требует понимания того, как именно наркотики проявляются при рентгеновском досмотре и какие технологические подходы используются для их обнаружения. Технология маркирует эти предметы исключительно на основе их физических свойств, а не химического состава. Сканер предоставляет визуальные данные, а человек-оператор обеспечивает критическое мышление, необходимое для идентификации угрозы на основе контекста, формы и размещения.

Почему металлодетекторы не справляются с наркотиками

Запрещенные наркотики представляют собой непроводящие органические материалы. Стандартные проходные металлодетекторы не смогут их обнаружить ни при каких обстоятельствах. Металлодетекторы реагируют только на проводящие нарушения в своих магнитных полях, то есть они ищут оружие, а не порошки, таблетки или жидкости. Это делает рентгеновскую визуализацию важнейшим средством защиты от наркотиков в багаже. Без рентгеновской технологии органическая контрабанда проходила бы через контрольно-пропускные пункты совершенно незаметно для оборудования.

Распознавание плотности и формы при обнаружении наркотиков

Органическое вещество на двухэнергетическом мониторе отображается оранжевым цветом. В эту широкую категорию входят запрещенные наркотики, таблетки, отпускаемые по рецепту, и вещества растительного происхождения. Обнаружение во многом зависит от распознавания оператором подозрительных форм, плотных органических блоков или аномалий, скрытых внутри неорганических корпусов. Контрабандисты часто упаковывают наркотики внутри электроники или в выдолбленных механических деталях, чтобы избежать визуального контроля. Оператор должен обнаружить оранжевую органическую массу там, где ей не место. Аккумулятор ноутбука должен выглядеть зеленым или синим из-за литиевого и металлического корпуса. Если батарейный отсек имеет ярко-оранжевый цвет, он содержит органические материалы и требует немедленного ручного поиска.

Ограничение химического состава

Сканер не может отличить блок запрещенных наркотиков, блок сыра или плотную стопку бумаги, основываясь исключительно на рентгеновском луче. Все эти элементы имеют одинаковые атомные номера и отображаются на экране оранжевым цветом. Автоматические оповещения о плотности помогают смягчить это ограничение, ориентируясь на плотные органические массы и выделяя их ограничивающей рамкой для оператора. Контрабандисты постоянно изобретают что-то новое, растворяя наркотики в жидкостях или пропитывая запрещенными веществами пластик или одежду. Рентгеновский аппарат по-прежнему будет показывать эти предметы как органические, поэтому для окончательного подтверждения необходим вторичный скрининг.

Методы сокрытия и показатели проникновения

Контрабандисты используют тяжелую защиту, например свинец или толстую сталь, чтобы скрыть наркотики от рентгеновского луча. Для оценки эффективности сканера необходимо внимательно изучить характеристики проникновения в сталь. Машина с проникновением стали толщиной 40 мм превосходит машину с проникновением 35 мм, гарантируя, что скрытые органические вещества не будут маскироваться тяжелыми металлами. Если объект слишком плотный для проникновения рентгеновских лучей, он отображается на экране как сплошная черная масса. Операторы должны соблюдать строгие протоколы при обнаружении непроницаемых объектов.

Протокол разрешения непрозрачных объектов

1. Определите непрозрачную (черную) массу на рентгеновском мониторе и остановите конвейерную ленту.

2. Используйте функции улучшения изображения (режим высокой проникающей способности), чтобы попытаться увидеть сквозь плотный объект.

3. Если объект остается непрозрачным, отметьте пакет для обязательного вторичного досмотра.

4. Снимите сумку с ремня и проводите пассажира к досмотровому столу.

5. Откройте сумку, найдите плотный предмет и осмотрите его.

6. Протрите предмет и внутреннюю часть сумки с помощью зонда ETD, чтобы проверить наличие следов.

Могут ли рентгеновские сканеры обнаруживать взрывчатые вещества?

Параметры оценки (функции-результаты)

Сопоставление конкретных функций сканера с результатом предотвращения проникновения взрывных устройств на охраняемый объект требует согласования аппаратных возможностей с вашей конкретной матрицей угроз. Зданию суда требуются иные возможности по устранению угроз, чем международному аэропорту или атомной электростанции. Используемая технология должна соответствовать оперативным требованиям и конкретным типам взрывчатых веществ, ожидаемым в данной среде.

Системы обнаружения взрывчатых веществ (EDS) и автоматическое устранение угроз

Системы обнаружения взрывчатых веществ (EDS) используют передовые алгоритмы для анализа массы, плотности и скорости поглощения органических рентгеновских лучей. Это позволяет системе автоматически распознавать потенциальные объемные взрывчатые вещества без вмешательства оператора. Отрасль быстро переходит от 2D-визуализации к 3D-компьютерной томографии (КТ). Технология компьютерной томографии вращает рентгеновский генератор и детекторы вокруг объекта на высоких скоростях, разрезая изображения сложных самодельных взрывных устройств. Операторы могут манипулировать этими трехмерными изображениями на экране, поворачивая их для проверки подозрительных масс со всех сторон. Взрывчатка военного класса имеет очень устойчивые характеристики высокой плотности. Самодельные взрывчатые вещества представляют собой другую проблему, поскольку их плотность сильно варьируется. 3D-КТ-сканеры превосходно вычисляют точную массу и объем этих непредсказуемых веществ.

Идентификация компонентов СВУ

Взрывчатка редко путешествует в одиночку; для их работы требуются детонаторы, провода и источники энергии. Рентгеновские лучи легко идентифицируют неорганические компоненты взрывного устройства. Провода и батарейки кажутся синими или черными. Даже если само взрывчатое вещество замаскировано под безвредный органический предмет, окружающие компоненты выдают устройство. Операторы ищут классические признаки импровизированного устройства, ищут источники питания, соединенные с органическими массами посредством плотной проводки.

Массовая интеграция и интеграция обнаружения трассировки

Рентгеновские сканеры выполняют массовое обнаружение, обнаруживая основную массу угрозы. Однако оперативная необходимость требует взятия мазков из подозрительных органических масс, выявленных рентгеновским снимком, с помощью аппарата для обнаружения следов взрывчатых веществ (ETD). Это обнаружение следов подтверждает наличие взрывоопасных нитратов или пероксидов. Сочетание массового обнаружения и обнаружения следов создает комплексную сеть безопасности. Рентгеновский снимок обнаруживает физическую аномалию, а ETD подтверждает химическую реальность.

Стандартная процедура мазка ETD

1. Наденьте новую пару нитриловых перчаток, чтобы предотвратить перекрестное загрязнение.

2. Выберите ловушку для чистого образца и вставьте ее в зонд ETD.

3. Протрите наружные замки, молнии и ручки подозрительного багажа.

4. Откройте багаж и соберите тампоном определенную органическую массу, определенную на рентгеновском мониторе.

5. Вставьте ловушку для проб в анализатор ETD и дождитесь результатов химического анализа.

Могут ли рентгеновские сканеры обнаруживать опасные жидкости?

Оценочные параметры (соответствие и стандарты)

Понимание нормативных требований к проверке жидкостей жизненно важно для авиации и государственных объектов строгого режима. Оборудование должно соответствовать строгим требованиям для обеспечения соответствия и безопасности. Развертывание несертифицированного оборудования в регулируемой среде приводит к немедленному нарушению требований и остановке работы.

Стандарты систем обнаружения жидких взрывчатых веществ (СИД)

Европейская конференция гражданской авиации (ECAC) и TSA установили строгие стандарты проверки жидкостей. Усовершенствованные сканеры различают доброкачественные жидкости и летучие жидкие прекурсоры взрывчатых веществ. Вода и спирт имеют разные характеристики плотности и диэлектрической проницаемости, чем перекись водорода или жидкий нитроглицерин. Алгоритмы LEDS анализируют эти сигнатуры, чтобы определить безопасные жидкости и сигнализировать об угрозах. Системы типа C позволяют пассажирам оставлять жидкости в сумках. Сканер анализирует жидкость в окружающем багаже, требуя огромной вычислительной мощности, чтобы изолировать след жидкости от материала чемодана.

Экранирование контейнера и показатели объема

Плотность контейнера влияет на способность сканера точно считывать атомную подпись жидкости. Стеклянные бутылки, пластиковые кувшины и толстые металлические термосы по-разному поглощают рентгеновские лучи. Контейнеры из тяжелого металла могут защитить жидкость внутри. Операторы должны понимать, как объем и материал контейнера влияют на отображаемое изображение. Если металлический термос полностью блокирует рентгеновский луч, жидкость внутри не может быть проанализирована программным обеспечением, что вынуждает оператора устранять тревогу вручную, открывая контейнер и напрямую проверяя жидкость.

Как правильно выбрать рентгеновский сканер для вашего учреждения

Факторы, влияющие на общую стоимость (концептуальные компромиссы)

Выбор правильного оборудования требует баланса между строгостью безопасности и эксплуатационной эффективностью. Вы должны взвесить концептуальные компромиссы, исходя из уникальных физических и эксплуатационных потребностей вашего предприятия. Учитывайте физическое воздействие оборудования. 3D-КТ-сканер значительно тяжелее и крупнее стандартного 2D-сканера с двумя энергиями. Вы должны убедиться, что полы вашего предприятия выдерживают вес, который для систем CT часто превышает 1000 кг/м2. Вы также должны убедиться, что схема контрольных точек соответствует большим размерам и требованиям к электропитанию.

Пропускная способность и точность обнаружения

Высокоскоростные конвейерные системы сокращают количество узких мест в часы пик. Однако более высокие скорости ленты оставляют автоматизированным алгоритмам и операторам меньше времени на анализ сложных изображений. Вы должны проанализировать компромисс между пропускной способностью и точностью обнаружения. Стандартные скорости ленты варьируются от 0,20 до 0,23 метра в секунду. Слишком быстрое движение увеличивает риск пропустить угрозу. Более низкая скорость ленты улучшает разрешение изображения и дает операторам больше времени для критического мышления.

Сканеры багажа и сканеры тела

Сканеры багажа используют мощные рентгеновские лучи для обнаружения неодушевленных предметов, легко проникающие в толстый багаж. При досмотре пассажиров используется технология миллиметровых волн, которая выявляет аномалии на коже без радиации. Рентгеновские аппараты обратного рассеяния в аэропортах США в основном выводятся из эксплуатации в соответствии с правилами EPA и правилами конфиденциальности. Специализированные низкодозные трансмиссионные рентгеновские лучи необходимы для обнаружения проглоченных наркотиков или драгоценных камней внутри человеческого тела. Таможенные и пограничные органы часто используют эти системы для обнаружения внутренних угроз.

Масштабируемость и обновление программного обеспечения искусственного интеллекта

Угрозы безопасности развиваются быстро, и ваше оборудование должно идти в ногу со временем. Оцените важность систем с открытой архитектурой, которые допускают интеграцию стороннего искусственного интеллекта. Алгоритмы машинного обучения можно научить распознавать конкретные детали оружия, литиевые батареи или тайники с наркотиками. Масштабируемое программное обеспечение продлевает срок службы вашего оборудования. Современные сканеры подключаются к централизованным станциям просмотра, что позволяет одному высококвалифицированному оператору анализировать изображения с нескольких полос одновременно, что повышает общую эффективность.

Распространенные риски при эксплуатации рентгеновских сканеров и способы их снижения

Риски реализации/смягчение

Использование рентгеновской технологии в реальной среде сопряжено с определенными рисками. Объекты должны активно учитывать эти реалии для поддержания целостности безопасности. Аппаратное обеспечение настолько эффективно, насколько эффективны процессы, управляющие его использованием. Плохая реализация приводит к уязвимостям безопасности, высокой текучести кадров и напрасной трате ресурсов.

Человеческий фактор и усталость операторов

Внимание оператора со временем ухудшается. Если часами смотреть на монитор, это вызывает усталость и экранную слепоту. На предприятиях должно быть установлено программное обеспечение Threat Image Projection (TIP). TIP искусственно вставляет изображения угроз в рутинные сканирования, информируя операторов и оценивая их производительность. Постоянное обучение не подлежит обсуждению. Операторы должны регулярно проверять новые методы маскировки и практиковаться в выявлении тонких аномалий плотности.

Частота ложных тревог и узкие места

Чрезмерно чувствительные алгоритмы автоматического обнаружения вызывают серьезные эксплуатационные проблемы. Они приводят к высокому уровню ложных тревог, что требует чрезмерной вторичной ручной проверки сумок. Высокий уровень ложных тревог снижает пропускную способность и расстраивает персонал. Калибровка программного обеспечения для обеспечения баланса чувствительности и специфичности является обязательной. Вы хотите, чтобы машина обнаруживала реальные угрозы, не отмечая при этом каждый плотный блок органического материала как взрывчатку.

Радиационная безопасность и соответствие нормативным требованиям

Кабинетные рентгеновские системы вызывают серьезные опасения по поводу безопасности. Предприятия должны соблюдать ограничения по излучению радиации FDA/CDRH и рекомендации EPA. Регулярные исследования утечек радиации с использованием счетчиков Гейгера-Мюллера необходимы для защиты операторов и населения от ненужного облучения. Правильное обслуживание гарантирует, что свинцовые шторы и экранирование останутся неповрежденными. Ежедневная калибровка обязательна. Операторы должны каждое утро пропускать через сканер образец, например ступенчатый клин ASTM F792, чтобы убедиться, что цветовая карта и уровни проникновения соответствуют нормативным стандартам.

Ежедневная калибровка и протокол безопасности

1. Осмотрите свинцовые шторы во входном и выходном туннелях на наличие разрывов или отсутствующих панелей.

2. Включите систему и дайте рентгеновскому генератору прогреться в соответствии со спецификациями производителя.

3. Поместите образец для испытаний ASTM F792 на конвейерную ленту.

4. Пропустите образец через сканер и убедитесь, что все необходимые сечения проводов и этапы проникновения видны на мониторе.

5. Перед обработкой живого багажа регистрируйте результаты калибровки в ежедневном журнале безопасности.

Заключение

• Проведите комплексную оценку уязвимости объекта, чтобы определить конкретные потребности в проверке и допустимую нагрузку на пол.

• Запросите у поставщиков демонстрацию использования инертных симуляторов угроз для проверки возможностей обнаружения в реальных условиях и точности программного обеспечения.

• Проверьте свои текущие протоколы обучения операторов, чтобы убедиться, что персонал может интерпретировать сложные изображения двойной энергии и устранять непрозрачные сигналы тревоги.

• Оцените интеграцию стороннего программного обеспечения для искусственного интеллекта, чтобы улучшить автоматическое распознавание угроз и продлить срок службы оборудования.

Основанная в 2008 году, Система Safeway — китайский производитель и поставщик, специализирующийся на рентгеновских сканерах багажа, а также широком спектре оборудования для досмотра и EOD. Благодаря своим решениям для досмотра безопасности, обслуживающим такие приложения, как аэропорты, общественный транспорт, порты, границы, критически важная инфраструктура, отели и торговые центры, компания сочетает в себе разработку оборудования, опыт производства и поддержку международного рынка для разнообразных требований досмотра безопасности.

Часто задаваемые вопросы

Вопрос: Может ли рентгеновский сканер обнаружить таблетки или отпускаемые по рецепту лекарства?

О: Да, таблетки и лекарства, отпускаемые по рецепту, отображаются на экране в виде органического материала, обычно оранжевого цвета. Однако машина не может идентифицировать конкретное лекарство или химическое соединение. Он показывает только форму, массу и плотность таблеток внутри контейнера, предупреждая оператора о необходимости дальнейшего расследования.

Вопрос: Обнаруживают ли сканеры в аэропортах наркотики, спрятанные в полостях тела?

Ответ: Стандартные рентгеновские аппараты для багажа никогда не используются на людях. При досмотре пассажиров в аэропорту используются сканеры миллиметрового диапазона, которые обнаруживают предметы на коже, но не могут заглянуть внутрь тела. Низкие дозы рентгеновского излучения, используемого таможней, могут обнаруживать внутренние аномалии, например, проглоченные наркотики, но они отличаются от стандартных сканеров на контрольно-пропускных пунктах.

Вопрос: Какого цвета на рентгеновском снимке выглядят органические материалы, такие как наркотики и взрывчатые вещества?

Ответ: В стандартных двухэнергетических рентгеновских системах органические материалы, включая запрещенные наркотики, взрывчатые вещества, продукты питания, бумагу и пластик, кажутся оранжевыми. Такое цветовое кодирование помогает операторам быстро отличать органические массы от неорганических предметов, таких как стекло (зеленый) или металлы (синий/черный), и принимать решение о том, начинать ли поиск вручную.

Вопрос: Могут ли рентгеновские сканеры различать разные типы взрывчатых веществ?

Ответ: Нет, рентгеновские сканеры не могут определить точный химический состав взрывчатого вещества. Они измеряют плотность и атомный номер. Хотя автоматизированные алгоритмы могут распознавать массы, которые имеют физические характеристики известных взрывчатых веществ, для подтверждения конкретного химического соединения требуется вторичный скрининг с помощью мазка для обнаружения следов взрывчатых веществ (ETD).

Вопрос: Какую толщину металлического контейнера может проникнуть стандартный сканер багажа?

О: Возможности проникновения зависят от мощности машины. Стандартные сканеры контрольно-пропускных пунктов обычно проникают в твердую сталь толщиной от 30 до 40 мм. Если предмет защищен контейнером, толщина которого превышает максимальный предел проникновения аппарата, рентгеновские лучи не смогут пройти сквозь него, и объект будет выглядеть как сплошная непрозрачная черная масса.

Вопрос: Легко ли на рентгеновском мониторе спутать продукты питания с запрещенными веществами?

Ответ: Да, поскольку и продукты питания, и запрещенные вещества являются органическими материалами, на двухэнергетическом мониторе они оба отображаются оранжевым цветом. Плотный кусок сыра или шоколада может выглядеть удивительно похожим на блок наркотиков. Чтобы различать их, операторы полагаются на распознавание форм, контекст и обнаружение вторичных следов.
