Рентгеновский досмотр багажа является основой контрольно-пропускных пунктов физической безопасности. Но если рассматривать его как безупречное автономное решение, ваше предприятие будет незащищено. Директора службы безопасности и менеджеры объектов часто переоценивают то, что на самом деле могут видеть устаревшие рентгеновские системы. Эта чрезмерная самоуверенность создает огромные слепые зоны. Операторы упускают из виду угрозы низкой плотности, защищенную контрабанду и сложные перекрывающиеся предметы. Вам нужно знать точно что не могут обнаружить рентгеновские сканеры для построения функциональной защитной архитектуры. Полностью полагаясь на картографирование визуальной плотности, вы пропустите современные угрозы, превосходящие стандартный скрининг. Мы сломаем физику, лежащую в основе ограничений рентгеновского излучения. Мы оценим реальные различия между системами одноэнергетической, двухэнергетической и компьютерной томографии (КТ). Наконец, мы предоставим основу для наложения дополнительных технологий безопасности, чтобы устранить пробелы в обнаружении.

• Плотность и атомные ограничения: рентгеновские сканеры с трудом могут точно идентифицировать материалы с низкой плотностью (жидкости, порошки, тонкие пластмассы) и не могут проникнуть в плотные тяжелые металлы (например, свинец), используемые для защиты.

• Операционные «слепые зоны»: суперпозиция (загроможденный багаж) и когнитивная усталость оператора так же вредны для обнаружения угроз, как и аппаратные ограничения.

• Технологические уровни имеют значение: устаревшие одноэнергетические сканеры обеспечивают минимальную дискриминацию материалов по сравнению с двухэнергетическими системами и системами трехмерной компьютерной томографии (КТ).

• Многоуровневое смягчение: устранение пробелов в обнаружении требует дополнительных технологий, таких как обнаружение следов взрывчатых веществ (ETD) и автоматическое распознавание угроз на основе искусственного интеллекта (ATR).

Как работает рентгеновский скрининг и его основные ограничения

Чтобы оценить ограничения оборудования для досмотра, необходимо сначала определить, как эти машины обрабатывают и отображают информацию. Рентгеновские сканеры не работают как оптические камеры. Они полагаются на ослабление электромагнитного излучения для создания изображений на основе физических свойств предметов, проходящих через туннель. Понимание этого базового уровня — единственный способ определить, где технология дает сбой.

Плотность материала и атомный номер (Z-эффективный)

Когда предмет багажа попадает в сканер, он проходит через узкий сфокусированный поток рентгеновских фотонов, генерируемых рентгеновской трубкой. Когда эти фотоны попадают на объекты внутри мешка, они либо поглощаются, рассеиваются, либо переходят на другую сторону. Скорость этого затухания полностью зависит от двух физических факторов: массовой плотности материала и его эффективного атомного номера (Z-эффективного). Плотные материалы с высоким атомным номером поглощают больше рентгеновских фотонов. Это позволяет меньшему количеству фотонов достичь матрицы детекторов, расположенной напротив генератора рентгеновского излучения.

Детектор измеряет интенсивность уцелевших фотонов и преобразует эти данные в визуальную карту на экране оператора. Рентгеновские лучи измеряют физическую плотность и форму. Они не измеряют химический состав. Основные уравнения, управляющие ослаблением рентгеновского излучения, диктуют, что сканер может только рассчитать, сколько излучения было заблокировано. Он не может проанализировать молекулярную структуру предмета. Это жесткое физическое ограничение является основной причиной того, что конкретные угрозы остаются невидимыми для стандартных протоколов проверки.

Системы цветового кодирования и категоризация материалов

Чтобы помочь операторам быстро интерпретировать данные о плотности, современные сканеры используют стандартизированную систему цветового картирования, основанную на рассчитанном Z-эффективном числе. Программное обеспечение присваивает цвета определенным диапазонам атомных номеров. Операторы полагаются на эти цвета при принятии решений за доли секунды.

1. Органические материалы (оранжевый): Элементы с низким атомным номером, такие как углерод, водород и кислород. Сюда входят продукты питания, одежда, бумага, пластмасса и большинство взрывчатых веществ и наркотиков.

2. Неорганические материалы (синие): Предметы с более высокими атомными номерами. Сюда входят стеклянные, алюминиевые, медные и стандартные электронные компоненты.

3. Смешанные/металлические материалы (зеленый): Материалы, находящиеся между органическими и неорганическими диапазонами, или перекрывающиеся элементы, значения плотности которых смешиваются.

4. Непрозрачные материалы (черный): Очень плотные материалы, которые полностью блокируют проникновение рентгеновских лучей, предотвращая присвоение цвета.

Такое цветовое кодирование ускоряет процесс проверки, но вносит неизбежную двусмысленность. Доброкачественные органические материалы имеют тот же Z-эффективный диапазон и цветовой спектр, что и незаконные органические материалы. Оператор, смотрящий на оранжевую массу на экране, не может точно определить, смотрит ли он на кусок сыра, плотную стопку бумаги или блок пластиковой взрывчатки C4, основываясь исключительно на цветовом выводе. Машина просто сообщает им, что присутствует органическая масса.

Что не могут обнаружить рентгеновские сканеры? Основные аппаратные ограничения

Физические ограничения ослабления рентгеновского излучения создают особые категории материалов и предметов, которые стандартное досмотровое оборудование просто не может с уверенностью идентифицировать. Зная точно то, что не могут обнаружить рентгеновские сканеры позволяет командам безопасности применять целевые меры вторичного досмотра и корректировать свои стандартные рабочие процедуры.

Материалы низкой плотности: жидкости, порошки и пластмассы

Стандартные 2D-рентгеновские системы плохо справляются с материалами низкой плотности. Жидкости и порошки не имеют четкой, жесткой формы и относятся к широкой органической категории. Они представляют собой огромную проблему для устранения угроз. Стандартный сканер не может надежно отличить неопасную жидкость, такую ​​как бутылка с водой или шампунь, от жидкого взрывчатого или легковоспламеняющегося химического ускорителя. Показания плотности слишком похожи. Эта трудность усугубляется, когда эти вещества содержатся внутри сложных, толстостенных или металлических контейнеров, которые искажают показания общей плотности объекта.

Тонкий пластик и современные полимеры часто не выделяются на дисплее. Разобранные на 3D-принтере компоненты огнестрельного оружия, изготовленные из пластика PLA или ABS, неметаллические керамические лезвия и тонколистовая взрывчатка, могут органично вписаться в фоновый беспорядок плотно упакованного чемодана. Поскольку их плотность очень мала, они поглощают очень мало рентгеновских фотонов. В результате получается тусклое, призрачное или прозрачное изображение, которое операторы легко пропускают при быстром досмотре. Пластиковый компонент оружия, спрятанный внутри толстого шерстяного свитера, часто полностью исчезает на 2D-экране.

Экранированные или закрытые предметы: тяжелые металлы

На противоположном конце спектра плотности находятся тяжелые металлы. Материалы с чрезвычайно высокими атомными номерами, такие как свинец, вольфрам, золото и толстая сталь, очень эффективно поглощают рентгеновское излучение. Когда поток рентгеновских лучей попадает на эти материалы, фотоны полностью блокируются от достижения матрицы детекторов.

Это создает эффект затемнения монитора оператора. Тяжелый металл выглядит как твердая, непроницаемая темная масса. Следовательно, сканер совершенно не способен видеть сквозь эти материалы. Любая контрабанда, оружие или взрывное устройство, спрятанные за облицованным свинцом ящиком, толстым стальным цилиндром или даже плотной деталью машины, останутся полностью невидимыми для машины. Контрабандисты часто используют свинцовые мешки или плотные металлические трубы, чтобы воспользоваться именно этим ограничением. Протоколы безопасности требуют, чтобы любой непрозрачный объект, вызывающий эффект затемнения, подвергался немедленной ручной проверке, но операторы под давлением иногда очищают эти пакеты, чтобы линия продолжала двигаться.

Химические агенты и пары

Рентгеновская технология — это строго визуальный метод скрининга, основанный на плотности. У него нет абсолютно никаких возможностей для химического анализа. Сканеры не могут обнаружить химические следы, биологические агенты или взрывоопасные пары. Запечатанный контейнер с токсичным нервно-паралитическим веществом, порошком фентанила или биологической угрозой просто появится на экране в виде стандартной жидкости или порошка. Идентификация конкретного химического состава вещества требует совершенно других технологических рамок. Вы не можете полагаться на рентгеновский аппарат, который предупредит вас об утечке химикатов или угрозе паров внутри багажа.

Распространенные оперативные «слепые зоны» при рентгеновском досмотре

Аппаратные ограничения объясняют лишь часть уязвимостей контрольных точек. Реальные условия развертывания, факторы окружающей среды и биология человека постоянно снижают теоретические показатели обнаружения, установленные в контролируемых лабораторных условиях. Вы должны управлять рисками внедрения так же строго, как и обслуживанием оборудования.

Беспорядок, суперпозиция и плотность сумок

Наиболее распространенным оперативным препятствием при двумерном рентгеновском скрининге является суперпозиция. Суперпозиция возникает, когда несколько элементов перекрываются в пределах пути двумерного сканирования. Машина заставляет их плотности совмещаться на мониторе. Ноутбук, плотная связка зарядных кабелей, толстая книга и косметичка, сложенные друг на друга, сольются в единую сбивающую с толку визуальную массу синего, зеленого и оранжевого цветов.

Это перекрытие маскирует различные формы и индивидуальную плотность основных угроз. Разобранный компонент оружия, спрятанный под плотным аккумулятором, становится практически невозможно изолировать визуально. Когда пассажиры плотно упаковывают сумки, способность машины различать материалы ухудшается. Оператор видит захламленное, нечитаемое изображение. Они вынуждены останавливать ленту и полагаться на трудоемкие вторичные ручные проверки, чтобы расчистить беспорядок. Если оператор решит угадать, а не открыть сумку, на предприятии возникнет серьезное нарушение безопасности.

Усталость оператора и когнитивная перегрузка

Человеческий фактор остается самым хрупким компонентом процесса проверки. Операторы в течение длительного времени смотрят на сложные, быстродвижущиеся, монохроматические изображения или изображения с искусственными цветами. Когнитивная нагрузка, необходимая для мысленной распаковки наложенных друг на друга предметов, анализа форм и оценки цветовых кодов, огромна. Мозг не приспособлен обрабатывать прокрутку и перекрытие рентгеновских изображений часами подряд.

Исследования неизменно показывают, что когнитивная усталость быстро наступает во время непрерывных задач скрининга. По мере увеличения усталости способность мозга распознавать аномалии ухудшается. Операторы начинают упускать из виду очевидные угрозы независимо от возможностей рентгеновского аппарата. Среды с высокой пропускной способностью усугубляют эту проблему. У операторов часто есть всего три-пять секунд, чтобы принять важное решение по каждому мешку. Сочетание беспорядка на экране, большого количества пассажиров и когнитивной перегрузки представляет собой огромную операционную слепую зону, которую одно только оборудование не может исправить.

Типы рентгеновских сканеров: одноэнергетический, двухэнергетический и 3D КТ

Не все рентгеновские системы обеспечивают одинаковый уровень безопасности. Технические уровни доступного оборудования определяют базовые возможности обнаружения объекта. Обновление аппаратного обеспечения часто является наиболее прямым методом уменьшения физических «слепых зон». Вы должны понимать различия между этими поколениями технологий.

Одноэнергетические сканеры

Сканеры с одной энергией представляют собой устаревшую технологию. Эти системы излучают один спектр рентгеновских лучей, обеспечивая только базовое измерение плотности массы. Они выводят монохромные изображения, обычно в оттенках серого. Машины с одной энергией обеспечивают минимальную дискриминацию материалов и не могут эффективно отделять органические материалы от неорганических. Из-за своих серьезных ограничений они в значительной степени устарели для сред с высоким уровнем безопасности. Как правило, они подходят только для базового предотвращения потерь, проверки почтовых отделений или сред, где профиль угрозы исключительно низкий, а основной целью является обнаружение больших и плотных металлических объектов.

Улучшения в области двойной энергии

Системы двойного энергопотребления являются текущим стандартом для большинства контрольно-пропускных пунктов среднего уровня. Эти машины используют два различных рентгеновских спектра — один высокоэнергетический и один низкоэнергетический. Сравнивая скорости затухания двух спектров при прохождении через объект, программное обеспечение системы рассчитывает Z-эффективное количество материалов внутри мешка. Этот расчет позволяет различать материалы с цветовой кодировкой (оранжевый, синий, зеленый), что помогает операторам идентифицировать потенциальные органические вещества.

Несмотря на это достижение, двухэнергетические системы по-прежнему полагаются на 2D-изображения. Они остаются весьма восприимчивыми к ограничениям суперпозиции. Если плотный неорганический объект перекрывает органическую угрозу, расчет двойной энергии искажается. Машина усредняет плотности, и угроза маскируется за ложными показаниями цвета.

Компьютерная томография (КТ) для 3D-профилирования

Компьютерная томография (КТ) представляет собой высший уровень технологии досмотра багажа. Вместо фиксированного рентгеновского генератора в компьютерных томографах используется вращающийся портал, который вращается вокруг багажа. Аппарат делает сотни отдельных рентгеновских изображений под разными углами за долю секунды. Компьютер системы синтезирует эти изображения для создания высокодетализированной вращающейся трехмерной карты содержимого сумки.

Технология КТ значительно снижает ограничения суперпозиции. Операторы могут вращать сумку на экране в цифровом формате, удаляя слои беспорядка и рассматривая спрятанные предметы под любым углом. Поскольку компьютерная томография собирает полные пространственные данные, она рассчитывает точный объем и массу объекта. Это позволяет системе определять точную плотность жидкостей. Машина может автоматически отличать бутылку с водой от жидкого взрывчатого вещества, что часто избавляет пассажиров от необходимости вынимать жидкости из сумок.

Таблица 1. Сравнение технологий рентгеновского досмотра багажа

Как многоуровневая безопасность помогает преодолеть пробелы в обнаружении рентгеновского излучения

Ни одно аппаратное обеспечение не может обнаружить все мыслимые угрозы. Современные архитектуры безопасности полагаются на многоуровневый подход. Сопоставляя конкретные пробелы в обнаружении с соответствующей дополнительной технологией, учреждения создают комплексную среду скрининга, которая улавливает то, что упускает рентгеновское излучение.

Обнаружение следов взрывчатых веществ (ETD)

Обнаружение следов взрывчатых веществ (ETD) является необходимым решением для выявления химических сигнатур, которые не пропускают рентгеновские лучи. Системы ETD анализируют мазки, взятые из багажа, электроники или рук пассажиров. Машина нагревает тампон для испарения собранных частиц и использует спектрометрию ионной подвижности для выявления следовых количеств взрывчатых соединений или наркотиков на микроскопическом уровне. Использование ETD наряду с рентгеновским досмотром гарантирует, что даже если органическое взрывчатое вещество низкой плотности визуально смешается с монитором, его химический остаток вызовет сигнал тревоги во время вторичного досмотра.

Передовая технология визуализации (миллиметровый диапазон волн)

Рентгеновские системы оптимизированы для багажа. Они не подходят для регулярного скрининга персонала из-за опасений радиационного воздействия. Передовая технология визуализации (AIT), использующая частоты миллиметровых волн, заполняет этот пробел в скрининге тела. Сканеры миллиметрового диапазона отражают безвредные электромагнитные волны от человеческого тела и создают топографическую карту. Эта технология превосходно обнаруживает неметаллические угрозы, керамическое оружие и тонкую пластиковую взрывчатку, спрятанную под одеждой. Он касается именно материалов низкой плотности, которые стандартные рентгеновские снимки с трудом идентифицируют в багаже.

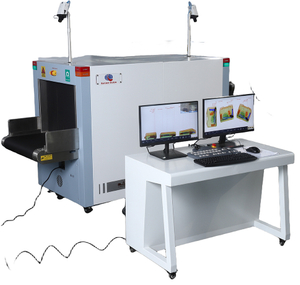

Искусственный интеллект (ИИ) и автоматическое распознавание угроз (ATR)

Список запрещенных предметов на объектах строгого режима обширен. Операторы-люди не могут запомнить каждый профиль угроз. Программное обеспечение искусственного интеллекта (ИИ), в частности автоматическое распознавание угроз (ATR), напрямую интегрируется с существующими рентгеновскими и компьютерными системами для решения этой проблемы. Алгоритмы искусственного интеллекта обучаются на миллионах изображений, чтобы автоматически отмечать конкретные формы угроз, такие как компоненты огнестрельного оружия, ножи и самодельные бомбы, а также аномалии плотности.

Когда ИИ обнаруживает потенциальную угрозу, он размещает на экране оператора ограничивающую рамку. Такая интеграция напрямую снижает утомляемость оператора, привлекая немедленное внимание к высоковероятным угрозам. Это снижает когнитивную нагрузку, необходимую для сканирования захламленных сумок. ATR действует как неутомимый вторичный инспектор, гарантируя, что человеческая ошибка не приведет к критическому нарушению безопасности.

Как правильно выбрать рентгеновскую систему

Выбор правильного оборудования для досмотра требует баланса между оперативными потребностями и требованиями безопасности. Директора по безопасности должны оценить общие факторы, влияющие на стоимость, чтобы принять обоснованные решения о покупке, соответствующие их конкретным требованиям к объекту.

Оценка профилей угроз объекта

Покупатели должны подобрать технологию в соответствии со своей конкретной матрицей угроз. Региональный суд в первую очередь занимается строгим обнаружением оружия, такого как огнестрельное оружие, ножи и кастеты. Для этого профиля часто бывает достаточно высококачественной двухэнергетической системы в сочетании с ATR, управляемым искусственным интеллектом. И наоборот, международный аэропорт сталкивается с высокой угрозой, связанной со сложными взрывчатыми веществами низкой плотности и жидкими угрозами. В этой среде инвестиции в 3D-КТ-сканеры и комплексную интеграцию ETD обязательны для обеспечения базовых показателей безопасности.

Пропускная способность и точность обнаружения

Менеджеры объектов должны проанализировать компромисс между временем, необходимым для обработки данных с высоким разрешением, и необходимостью поддерживать пропускную способность контрольных точек. 3D-КТ-сканеры генерируют огромные объемы данных. Хотя процесс сканирования быстрый, время, которое требуется оператору для цифрового поворота и проверки 3D-изображения, может замедлить работу линии. Внедрение ATR на основе искусственного интеллекта помогает преодолеть этот разрыв. Программное обеспечение автоматически удаляет пакеты, не содержащие обнаруженных угроз. Это позволяет операторам сосредоточить свое время только на помеченных элементах, поддерживая высокую производительность без ущерба для точности.

Соответствие нормативным требованиям и оборудование для обеспечения безопасности

Решения о закупках должны учитывать строгие стандарты экологической и радиационной безопасности. Оборудование должно соответствовать федеральным нормам, таким как ограничения EPA на утечку радиации из шкафа. Покупатели должны гарантировать, что любая приобретаемая система включает обязательные требования к оборудованию безопасности. Сюда входят свинцовые шторы, физические блокировки, отключающие электроэнергию, если панели доступа открыты, а также видимые сигнальные лампы. Предприятия также должны выделять средства на текущие графики технического обслуживания, специализированные программы обучения операторов и регулярные лицензионные сборы за программное обеспечение, необходимые для поддержания библиотек угроз ИИ в актуальном состоянии.

Заключение

Рентгеновские сканеры багажа остаются незаменимыми для выявления плотных, фигурных угроз и металлического оружия. Однако они фундаментально ограничены законами физики. Они не могут надежно идентифицировать органику низкой плотности, не могут проникнуть через защиту тяжелых металлов и не обладают способностью обнаруживать химические составы или пары. Операционные реалии, такие как беспорядок в сумках и усталость оператора, еще больше снижают их самостоятельную эффективность.

Предприятия, в настоящее время использующие устаревшие одноэнергетические или автономные двухмерные двухэнергетические системы, должны распознавать эти уязвимости. Чтобы поддерживать надежную оборонную позицию, организациям следует уделить приоритетное внимание переходу на технологию 3D CT или интеграции программного обеспечения ATR на основе искусственного интеллекта для улучшения существующего оборудования.

Чтобы усилить безопасность контрольно-пропускного пункта, выполните следующие действия:

1. Проведите комплексный аудит безопасности вашей текущей пропускной способности и возможностей оборудования.

2. Оцените уязвимости конкретных угроз на основе типа вашего учреждения, местоположения и ежедневного количества посетителей.

3. Запросите у поставщиков демонстрации многоуровневых систем обнаружения, отдавая приоритет устройствам ETD и интеграции программного обеспечения искусственного интеллекта.

4. Внедрите непрерывную программу обучения на основе сценариев, чтобы снизить когнитивную усталость операторов и улучшить распознавание аномалий.

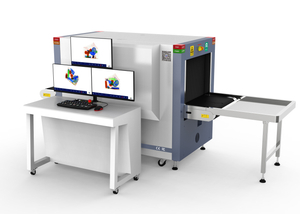

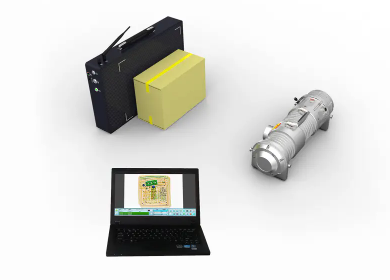

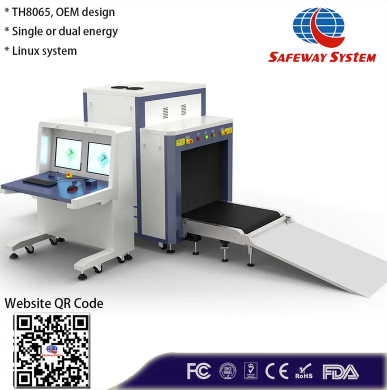

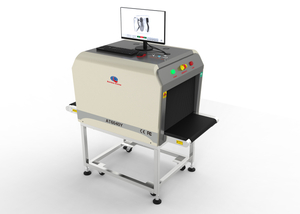

Основанная в 2008 году, Система Safeway специализируется на рентгеновских сканерах багажа и широком спектре оборудования для досмотра и EOD для применения в аэропортах, общественном транспорте, критической инфраструктуре, портах и других средах с высоким уровнем безопасности.

Благодаря своему опыту в области технологий досмотра и международному применению Safeway System может помочь организациям в создании более интегрированных решений для досмотра, сочетающих рентгеновский контроль с дополнительными технологиями обнаружения.

Часто задаваемые вопросы

Вопрос: Могут ли рентгеновские сканеры видеть сквозь свинец?

Ответ: Нет. Свинец очень плотный и блокирует рентгеновские лучи, создавая темную непрозрачную область на мониторе. Протоколы безопасности требуют ручного досмотра любого пакета, содержащего материалы, блокирующие проникновение рентгеновских лучей.

Вопрос: Обнаруживают ли рентгеновские аппараты наркотики или наркотики?

Ответ: Рентгеновские лучи не могут определить химический состав лекарств. Они могут показывать только плотность и форму органических материалов, которые на экране часто отображаются оранжевым цветом. Для обнаружения наркотиков обычно требуется дополнительная система обнаружения следов взрывчатых веществ (ETD) или специализированные кинологические подразделения.

Вопрос: Могут ли рентгеновские аппараты службы безопасности аэропорта обнаруживать жидкости?

Ответ: Стандартные 2D-рентгеновские снимки позволяют увидеть форму контейнера и плотность жидкости, но не могут надежно отличить воду от жидкой взрывчатки. Однако продвинутые 3D-компьютерные сканеры могут рассчитывать плотность жидкости с достаточно высокой точностью, чтобы идентифицировать угрозы.

Вопрос: Какие материалы не могут видеть рентгеновские аппараты службы безопасности аэропортов?

Ответ: Рентгеновские лучи не могут проникнуть через тяжелые, плотные металлы с высокими атомными номерами, такие как свинец, вольфрам, толстая сталь или золото. Эти материалы будут отображаться на экране оператора в виде сплошных черных или непрозрачных фигур, что приведет к необходимости поиска вручную.

Вопрос: Как ИИ улучшает рентгеновский досмотр багажа?

Ответ: Алгоритмы искусственного интеллекта анализируют данные рентгеновских изображений в режиме реального времени, чтобы идентифицировать конкретные формы и плотности известных угроз, таких как огнестрельное оружие или ножи. Программное обеспечение размещает на экране ограничивающую рамку для предупреждения оператора, что значительно снижает вероятность человеческих ошибок и утомляемости.

Вопрос: Безопасны ли современные рентгеновские сканеры багажа для электроники?

А: Да. Дозы радиации, используемые в стандартных кабинетных рентгеновских сканерах багажа, чрезвычайно низки и не повреждают ноутбуки, смартфоны или цифровые носители информации. Однако они могут повредить высокочувствительную аналоговую пленку, если пропускать их несколько раз.
