Системная сеть

Сервер платформы и информационная система безопасности контрольной точки безопасности должны быть оснащены переключателем Ethernet промышленного класса уровня 2 со скоростью передачи данных 10 Мбит/с/100 Мбит/с, а Ethernet должен соответствовать правилам IEEE 802.3 и IEEE 802.3 U.

Системное оборудование

Центральное оборудование

Центр оснащен рабочими станциями, серверами, сетевыми коммутаторами и так далее.

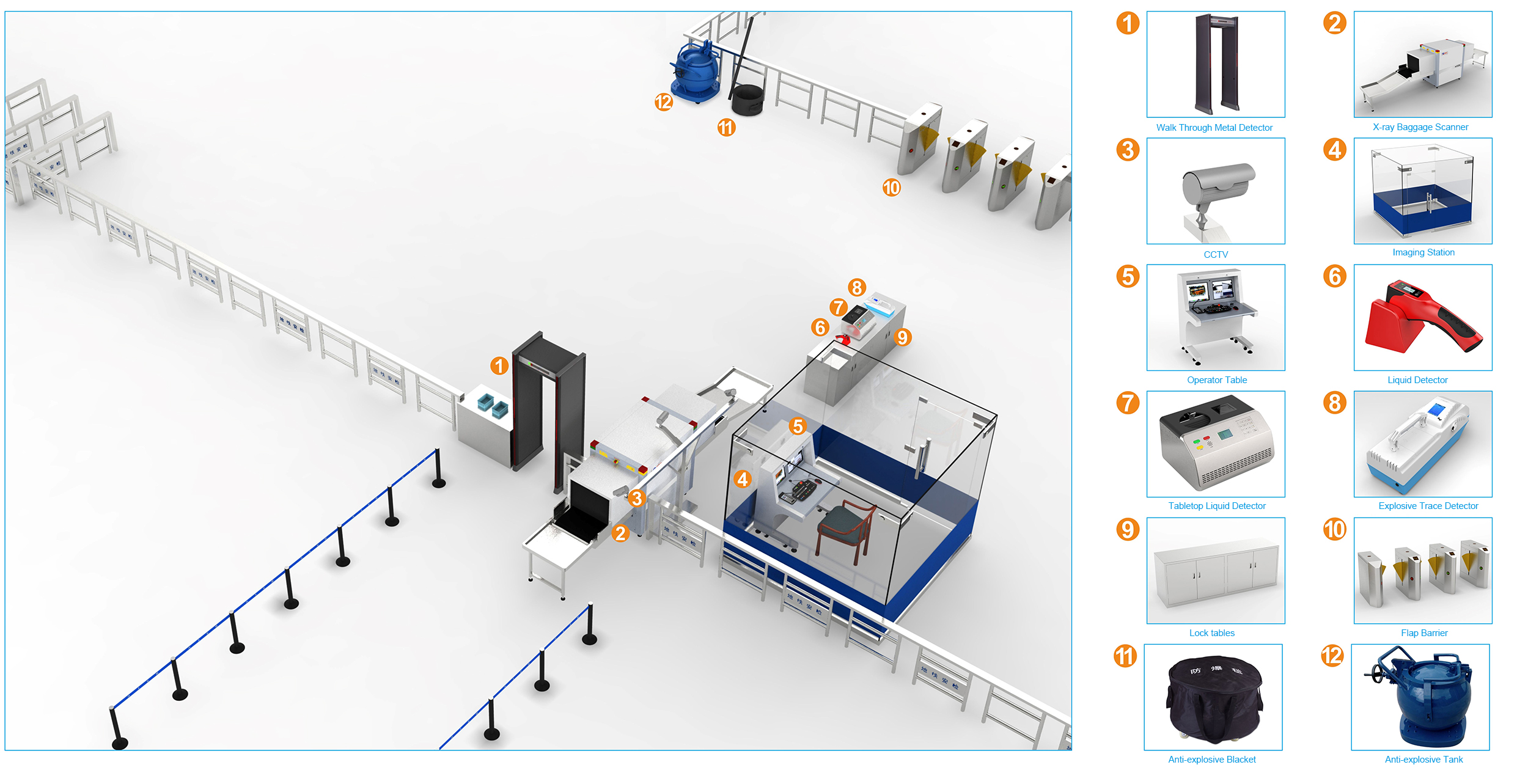

Обычное оборудование контрольно -пропускного пункта безопасности

Контрольные баллы безопасности включают в себя: оборудование для проверки рентгеновских лучей с двумя источниками, демонстрационная терминал, интеллектуальная опасная инспекция контрабанды, инструмент проверки жидкости для настольного компьютера, резервуар для хранения опасных товаров, защитное одеяло вручную, ручной детектор металла, вспомогательный оборудование, знаки и идентификация и другое оборудование.

Ethernet Switch

В центре установлен переключатель, который в основном соединяет рабочие станции, серверы и другое оборудование.

Каждая зона проверки безопасности оснащена переключателем, который в основном подключен к оборудованию для проверки безопасности доступа, включая оборудование для проверки рентгеновских лучей с двумя просмотрами с двумя источниками, интеллектуальное оборудование для инспекции с опасным контрабандом, инструмент проверки жидкости настольного стола, IP-камера и камера Другое оборудование.

HD камера

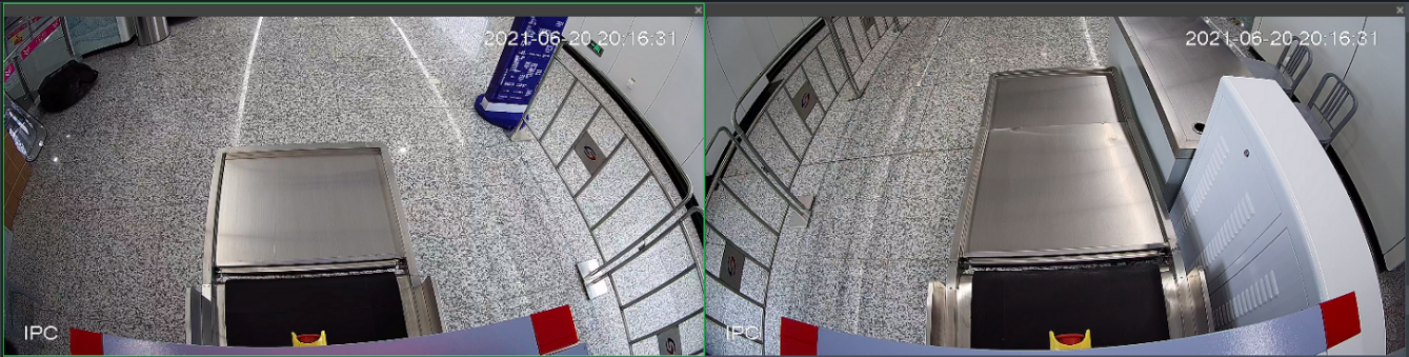

Контрольная точка безопасности оснащена двумя камерами на входе в сумку и выходом рентгеновского оборудования типа канала, которое используется для записи пассажиров, когда они помещают и берут свои сумки.

Система развертывает устройство для хранения видео в точке проверки безопасности для хранения видео информации о камере, а время хранения видео составляет не менее 90 дней.

Все камеры представляют собой сетевые камеры, а камеры и устройства для хранения видео подключены к переключанию контрольно -пропускной пункты безопасности через интерфейс Ethernet 10/100.

Голосовой просмотр и мини -стерео

Pingba оснащен внешним динамиком в центре, чтобы предупредить центральный оператор о раннем предупреждении или сбое оборудования на контрольно -пропускной пункте безопасности.

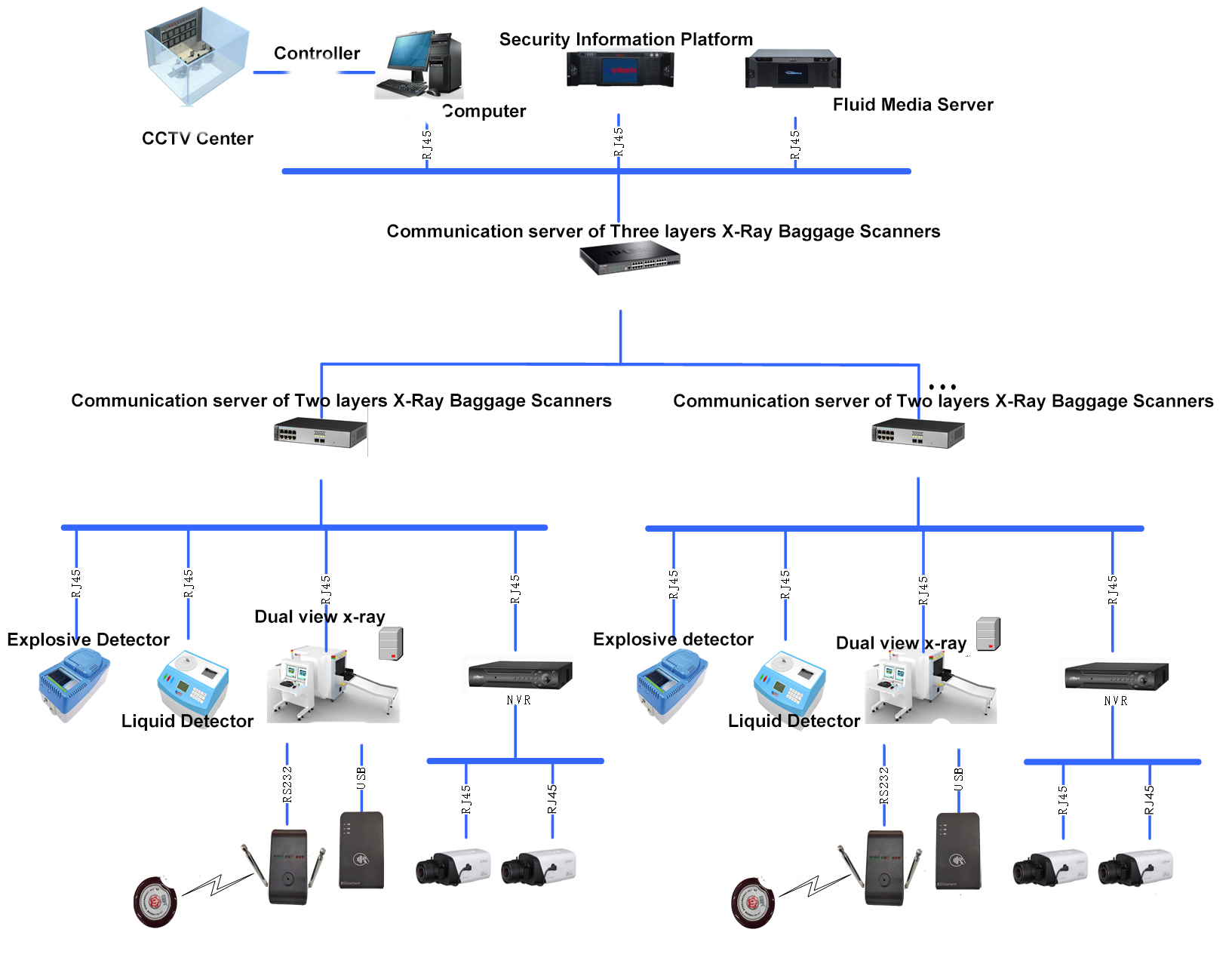

Диаграмма композиции системы безопасности

Развертывание оборудования в основном разделено на два уровня: контрольно-пропускные пункты и центры уровня линии, как показано на следующем рисунке:

Инспекционный аппарат безопасности в контрольной контрольной точке станции используется в качестве рабочей станции конвергенции, которая объединяет информацию об инспекционной машине безопасности, интеллектуальной опасной инспекционной инструменте контрабанды и прибором инспекции жидкости и подталкивает его к серверу платформы. После получения информации, загружаемой контрольной точкой безопасности, сервер платформы проверки безопасности будет выполнять корреляцию пакета и подстановки данных и мониторинг состояния данных, чтобы быстро получить событие экстренного кризиса в пункте проверки безопасности и проверки безопасности и Своевременное свяжите это с полицией и общественной безопасностью с местом для обработки.

Совместимость

Сервер суждений изображений системы, рабочая станция в образе изображения, распаковка рабочая станция и другие системы обеспечивают совместимость версий. Новая версия может быть совместима со старой версией, а программная система может быть совместима с аппаратными устройствами из разных версий. Тесты совместимости выполняются при запуске системы или когда версия обновляется, чтобы обеспечить стабильность операции.

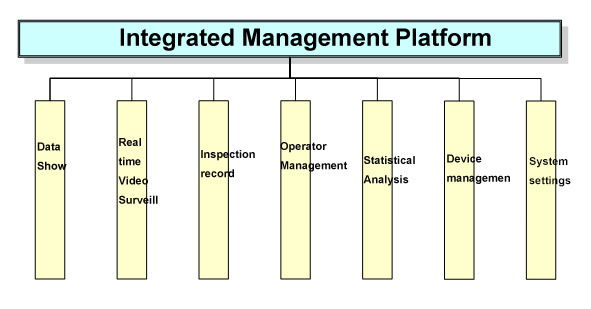

1. Отображение данных большого экрана

Содержание дисплея в основном включает в себя:

1) Отображение данных в реальном времени (количество пакетов, статус оборудования, данные инспектора безопасности, вход инспектора безопасности, оборудование онлайн, динамическое обновление в реальном времени)

2) Обновление информации о тревоге (всплывающее окно для важных опасных товаров: время отчетности, тип предупреждения, имя/местоположение контрольного пункта, информация об инспекторе безопасности, информация о рентгеновских снимках может отображаться, когда предупреждает машину для проверки безопасности, и на- Переключение видео сайта)

3) Оценка общего состояния операции (количество перевальных товаров, количество контрабанды, коэффициент удержания сертификатов, скорость потерь, скорость обнаружения и общий рейтинг станции)

2. На месте мониторинг инспекции безопасности

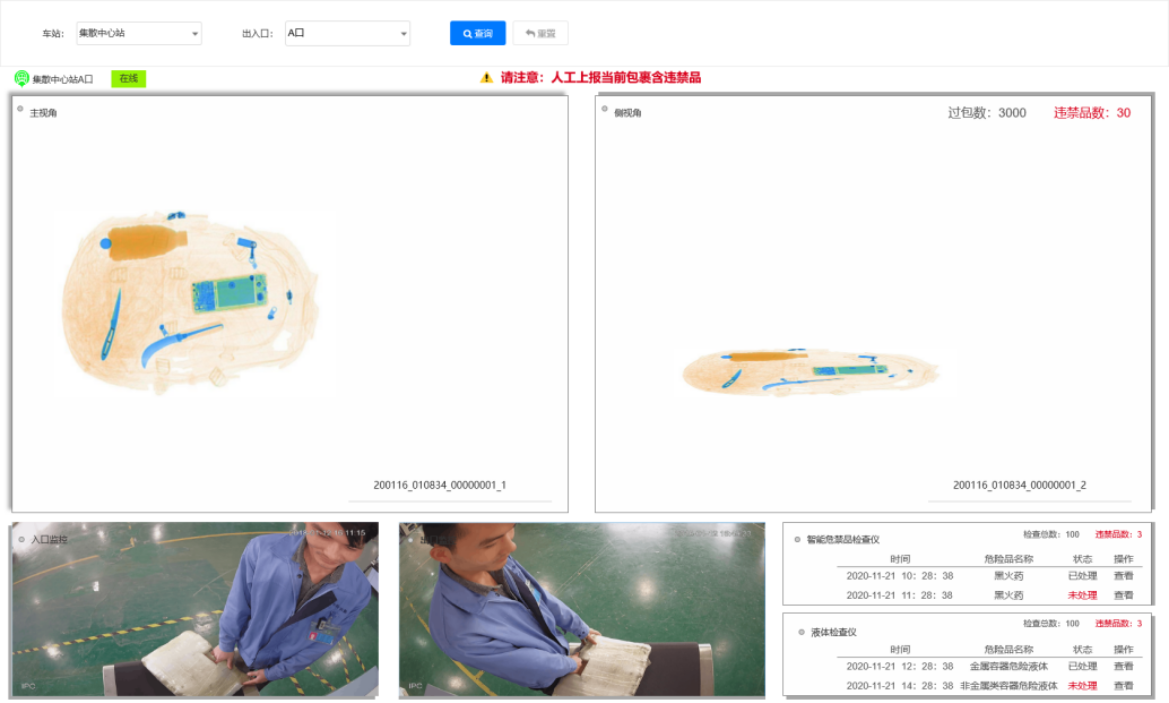

Система поддерживает просмотр и просмотр информации об инспекции безопасности в режиме реального времени в точке проверки безопасности, включая информацию о данных в реальном времени машин проверки безопасности, интеллектуальные опасные инструменты инспекции контрабанды, инструменты инспекции жидкости, а также видео входных и выходящих видео. Сканированное изображение машины для проверки безопасности и изображения видеонаблюдения может отображаться на том же интерфейсе.

Он может отслеживать количество пакетов в реальном времени, передаваемых рентгеновским аппаратом в каждом пункте проверки безопасности в режиме реального времени, и может отслеживать количество пакетов, передаваемых рентгеновским аппаратом в день всех контрольных точек безопасности в реальном время и обновить его в режиме реального времени.

3. Доступ к видео

В случае оспаривания проверки безопасности часто необходимо просмотреть видео, а система поддерживает функцию просмотра видео. Основные функции включают мониторинг видео в реальном времени и историческое видео

4. Проверка безопасности хранилище и анализ информации

Система хранит все записи проверки безопасности в базе данных для последующего просмотра и статистического анализа данных. Основные необработанные данные включают следующие аспекты:

Машина инспекции безопасности записывает количество перекрасовц в каждом порту;

Записи предметов, проходящих через машину инспекции безопасности, в том числе рентгеновские изображения и данные элементов, мониторинг и предупреждение контрабанды и т. Д.;

Записи об утилизации контрабанды;

Инспекционные записи оборудования, такого как интеллектуальные опасные инструменты проверки контрабанды, инструменты проверки жидкости и т. Д.

На основании вышеуказанной информации можно подсчитать пассажирский поток заинтересованной станции или линии, а правило изменения пассажирского потока при определенном входе станции может быть проанализировано и предсказано, что он предоставит основу для персонала для инспекции безопасности для организации сдвигов; Благодаря анализу контрабанды мы можем знать, на какую вероятность обнаружения определенных типов контрабанды на сайте может быть нацелена на настройку безопасности и персонала безопасности.

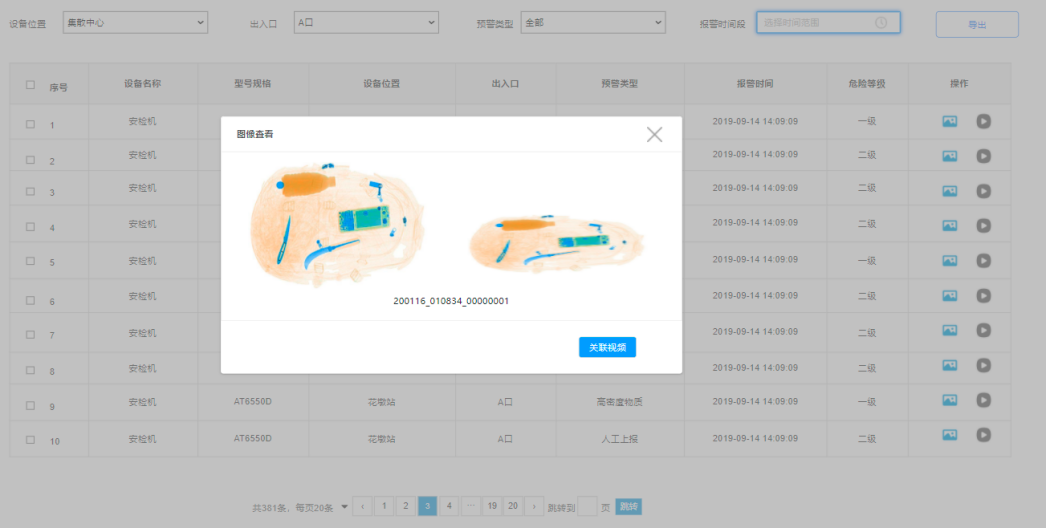

Запись проверки безопасности

Рентгеновский сканер багажа

 Багаж через рентгеновские машины Информация, станция, вход и выход, время, рентгеновский рисунок, тип предупреждения.

 Исследование в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход и предупреждение.

 Вы можете просмотреть данные записи, изображения сканирования и видео камеры, соответствующее записи проверки безопасности.

 Записи безопасности могут быть экспортированы.

Инспекционная запись интеллектуального детектора трассировки и наркотиков и наркотиков

 Записи об обнаружении детектора жидкости, включая станции, входы и выходы, время, тип предупреждения.

 Поиск в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход, а также тип предупреждения.

 Записи безопасности могут быть экспортированы.

Опасные записи детектора жидкости

 Записи об обнаружении детектора жидкости, включая станции, входы и выходы, время, тип предупреждения.

 Поиск в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход, а также тип предупреждения.

 Записи безопасности могут быть экспортированы.

Запись о тревоге с одним ключом

 Запись о тревоге с одним ключом, включая станцию, вход и выход, тип предупреждения и время тревоги.

 Может искать в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход.

 Околочка тревоги может быть экспортирована.

Статистический анализ

Статистика проверки безопасности рентгеновский сканер

 Статистика проверки безопасности, включая станции, входы и выходы, количество пройденных пакетов, количество контрабанды и количество ручных отчетов.

 Может искать в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход.

 Может экспортировать статистику пакетов проверки безопасности.

Статистика по проверке взрывчатого и наркотического детектора следов

 Интеллектуальная статистика проверки контрабанды, включая станции, входы и выходы, количество переполнений, количество контрабанды, количество обнаруженных взрывчатых веществ, количество обнаруженных агентов химической войны, количество промышленных ядовитых газов и количество радиоактивные вещества.

 Может искать в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход.

 Может экспортировать интеллектуальную статистику проверки контрабанды.

Статистика детектора опадения жидкости

 Статистика проверки жидкости, включая станции, входы и выходы, количество перевальных товаров, количество контрабанды, количество жидких контрабандов в металлических контейнерах и количество неметаллических контейнеров в жидкой контрабанде.

 Возможно, можно искать в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход.

 Статистика проверки жидкости может быть экспортирована.

Статистика тревоги с одним ключом

STATICSTICSTICESTAIN ОДНАКОЕ СТАТИСТИКА, включая станции, входы и выходы, а также время тревоги с одним ключом.

 Возможно, можно искать в соответствии с такой информацией, как время начала, время окончания, станция, вход и выход.

 Статистика тревоги с одним ключом может быть экспортирована.

--------------------------------------------------- -------------------------------

Больше функций:

5. Управление инспекторами безопасности

6. Оценка и анализ персонала проверки безопасности

7. Анализ общих операций

8. Управление оборудованием для инспекции безопасности

9. Настройка системы

10. Соединение с другими системными интерфейсами

11. Аварийный отклик и совместное командование
